Diyotlar - Doğrultucular - Diziler

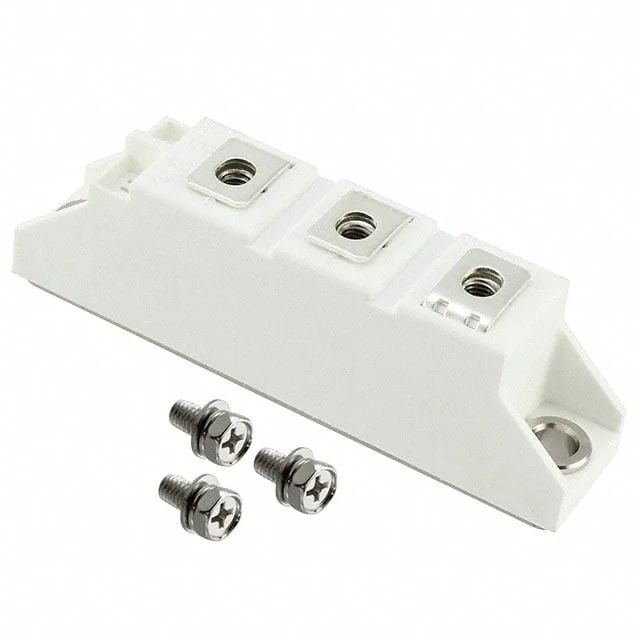

MD120K16D1-BP
DIODE RECT 1600V 120A D1 PAC
- Paket/Kılıf
- D1
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- MD120K16D1
MD120K16D1-BP Hakkında
MD120K16D1-BP, Micro Commercial Components tarafından üretilen 1600V ters gerilim dayanımına sahip standart doğrultma diyotu dizisidir. Ortalama doğrultulmuş akım kapasitesi diode başına 120A olan bu bileşen, chassis mount D1 paketinde sunulmaktadır. Common Cathode konfigürasyonuyla iki diyot içeren yapısı, güç kaynakları, kontrol devreleri ve yüksek gerilim uygulamalarında doğrultma işlevi görmektedir. -40°C ile 150°C arasında çalışma sıcaklığı aralığına sahiptir. 1.35V maksimum forward gerilimi (300A'da) ve 6mA maksimum reverse leakage akımı (1600V'da) endüstriyel ve ticari elektrik uygulamalarında kullanılmaya uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 120A |
| Current - Reverse Leakage @ Vr | 6 mA @ 1600 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -40°C ~ 150°C |
| Package / Case | D1 |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | D1 |
| Voltage - DC Reverse (Vr) (Max) | 1600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.35 V @ 300 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
