Diyotlar - Doğrultucular - Diziler

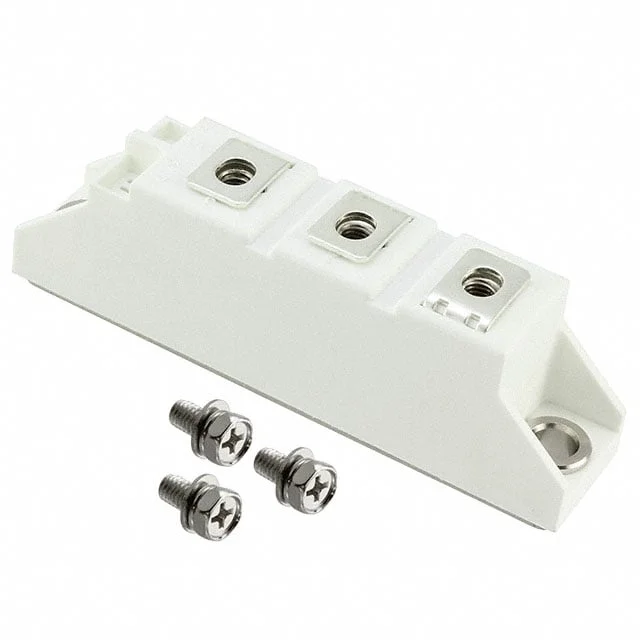

MD120C16D1-BP
DIODE RECT 1600V 120A D1 PAC
- Paket/Kılıf
- D1
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- MD120C16D1
MD120C16D1-BP Hakkında
MD120C16D1-BP, Micro Commercial Components tarafından üretilen yüksek voltaj doğrultma diyotudur. Chassis mount D1 pakette sunulan bu bileşen, 1600V reverse voltaj kapasitesi ve 120A ortalama doğrultulmuş akım özelliği ile güç uygulamalarında kullanılır. Standart recovery hızına sahip diyot, -40°C ile 150°C arasında çalışır. 1.35V @ 300A ön voltajı ve seri bağlı 1 çift diyot konfigürasyonu ile AC-DC dönüşüm devrelerinde, endüstriyel güç kaynakları ve yüksek voltaj düzeltme uygulamalarında tercih edilir. 6mA @ 1600V ters kaçak akımı özelliği ile güvenilir performans sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 120A |
| Current - Reverse Leakage @ Vr | 6 mA @ 1600 V |
| Diode Configuration | 1 Pair Series Connection |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -40°C ~ 150°C |
| Package / Case | D1 |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | D1 |
| Voltage - DC Reverse (Vr) (Max) | 1600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.35 V @ 300 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
