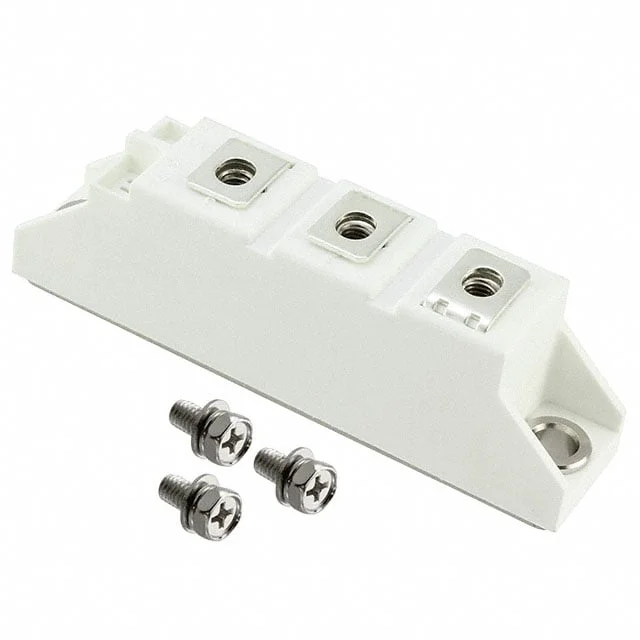

MD100A16D1-BP
DIODE RECT 1600V 100A D1 PAC
- Paket/Kılıf
- D1
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- MD100A16D1
MD100A16D1-BP Hakkında
MD100A16D1-BP, Micro Commercial Components tarafından üretilen yüksek voltaj doğrultma diyotudur. 1600V ters voltaj ve 100A ortalama doğrultulmuş akım kapasitesine sahip, D1 kasa tipi ile sunulan bu diyot, Common Anode konfigürasyonunda iki diyot çiftinden oluşmaktadır. Chassis mount olarak tasarlanan komponent, -40°C ile 150°C arasında çalışma sıcaklığına dayanıklıdır. 1.4V maksimum forward voltaj değeri ile güç kaybını minimize eder. Standard recovery karakteristiğine sahip bu diyot, endüstriyel güç dönüştürme uygulamaları, tiyatör devreleri ve yüksek voltaj doğrultma sistemlerinde kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 100A |
| Current - Reverse Leakage @ Vr | 5 mA @ 1600 V |
| Diode Configuration | 1 Pair Common Anode |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -40°C ~ 150°C |
| Package / Case | D1 |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | D1 |
| Voltage - DC Reverse (Vr) (Max) | 1600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.4 V @ 300 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
