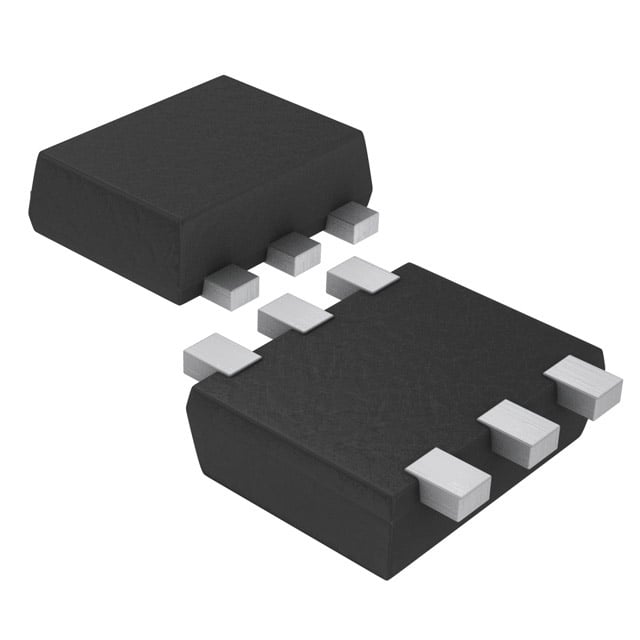

MCH6664-TL-W
MOSFET 2P-CH 30V 1.5A SOT363
MCH6664-TL-W Hakkında
MCH6664-TL-W, onsemi tarafından üretilen dual P-Channel MOSFET transistörüdür. 30V Drain-Source gerilim desteği ve 1.5A sürekli drenaj akımı kapasitesi ile genel amaçlı anahtar uygulamalarında kullanılır. Logic Level Gate özelliği sayesinde düşük gerilim kontrol devrelerinden direkt olarak kullanılabilir. 325mOhm Rds(On) değeri ile enerji kaybını minimize eder. Kompakt 6-TSSOP (SOT-363) paketinde sunulan bu bileşen, pil yönetimi, güç denetim ve sinyal anahtarlama devrelerinde yer alır. 150°C işletme sıcaklığı ve 800mW maksimum güç dağılımı kapasitesi ile endüstriyel ve tüketici uygulamalarına uygun tasarlanmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 1.5A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate |
| FET Type | 2 P-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 2.2nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 82pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 6-TSSOP, SC-88, SOT-363 |
| Part Status | Obsolete |
| Power - Max | 800mW |
| Rds On (Max) @ Id, Vgs | 325mOhm @ 800mA, 10V |
| Supplier Device Package | SC-88FL/MCPH6 |
| Vgs(th) (Max) @ Id | 2.6V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
