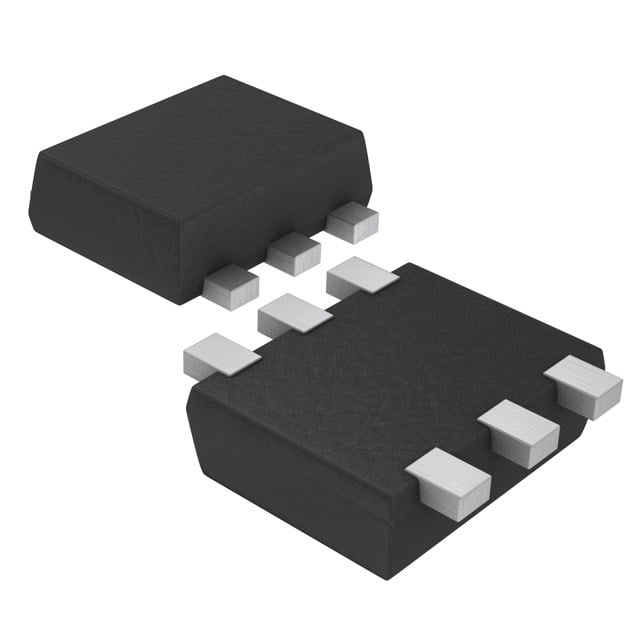

MCH6663-TL-W
MOSFET N/P-CH 30V 1.8/1.5A MCPH6
MCH6663-TL-W Hakkında
MCH6663-TL-W, onsemi tarafından üretilen N-Channel ve P-Channel MOSFET dizisidir. 30V Drain-Source gerilimi ve 1.8A/1.5A sürekli drenaj akımı ile çalışan bu bileşen, Logic Level Gate özelliğine sahip olup 4V sürülüş gerilimiyle kontrol edilebilir. 6-TSSOP (SC-88) paketinde sunulan komponent, -55°C ile +150°C arasında çalışma sıcaklığına sahiptir. 188mOhm RDS(on) değeri ile düşük iletim kaybı sağlar. Maksimum 800mW güç yayınlama kapasitesi bulunmaktadır. Anahtarlama uygulamaları, güç yönetimi devreleri ve sinyal kontrol sistemlerinde kullanıma uygundur. Bileşen üretimi sonlandırılmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 1.8A, 1.5A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate, 4V Drive |
| FET Type | N and P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 2nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 88pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-TSSOP, SC-88, SOT-363 |
| Part Status | Obsolete |
| Power - Max | 800mW |
| Rds On (Max) @ Id, Vgs | 188mOhm @ 900mA, 10V |
| Supplier Device Package | SC-88FL/MCPH6 |
| Vgs(th) (Max) @ Id | 2.6V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
