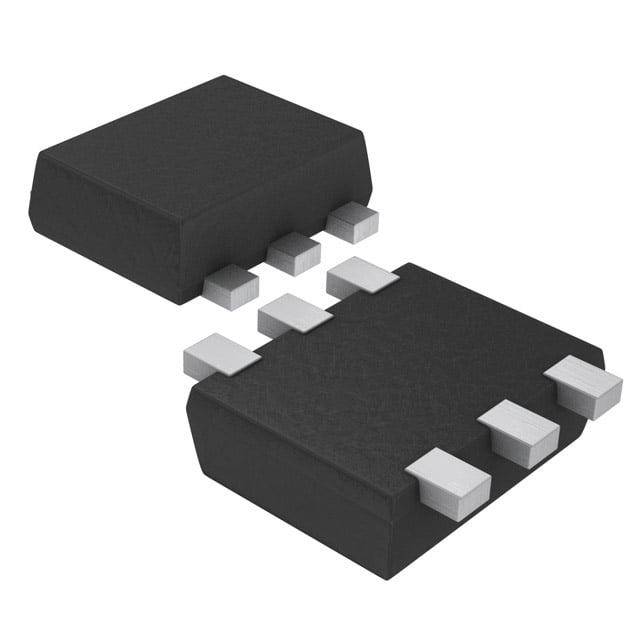

MCH6662-TL-W
MOSFET 2N-CH 20V 2A MCPH6
MCH6662-TL-W Hakkında
MCH6662-TL-W, onsemi tarafından üretilen dual N-channel MOSFET transistör dizisidir. 20V drain-source gerilimi ve 2A sürekli drain akımı ile çalışan bu bileşen, 1.8V logic level gate sürüşü özelliğine sahiptir. 160mOhm (1A, 4.5V) on-resistance değeri ile anahtarlama uygulamalarında kullanılır. 128pF input kapasitansi ve 1.8nC gate charge değerleriyle hızlı anahtarlama gerektiren DC-DC konvertörler, motor kontrol devreleri ve güç yönetimi uygulamalarında yer alır. 6-TSSOP (SC-88) SMD paketinde sunulur ve -40°C ile +150°C işletme sıcaklığı aralığında çalışabilir. 800mW maksimum güç tüketimiyle düşük güç uygulamalarına uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 2A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate, 1.8V Drive |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 1.8nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 128pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 6-TSSOP, SC-88, SOT-363 |
| Part Status | Obsolete |
| Power - Max | 800mW |
| Rds On (Max) @ Id, Vgs | 160mOhm @ 1A, 4.5V |
| Supplier Device Package | SC-88FL/MCPH6 |
| Vgs(th) (Max) @ Id | 1.3V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
