Transistörler - FET, MOSFET - Diziler

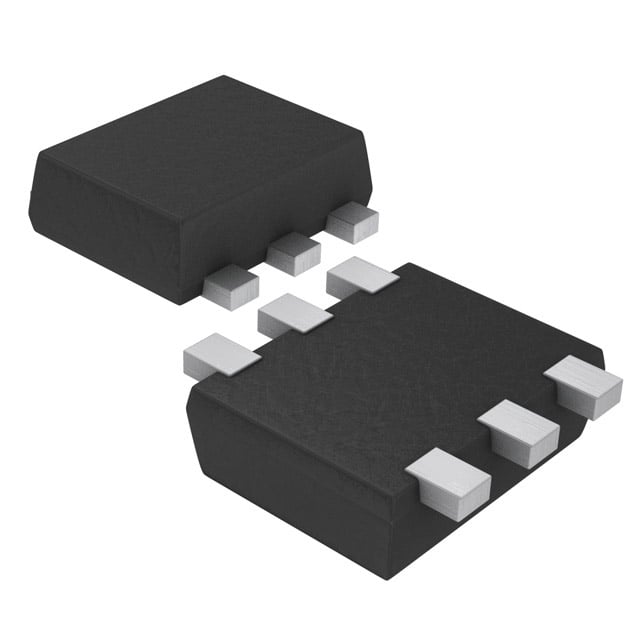

MCH6661-TL-W
MOSFET 2N-CH 30V 1.8A SOT363
MCH6661-TL-W Hakkında
MCH6661-TL-W, onsemi tarafından üretilen dual N-channel MOSFET transistörüdür. 30V drain-source voltajı ve 1.8A sürekli dren akımı kapasitesi ile anahtarlama ve amplifikasyon uygulamalarında kullanılır. Logic level gate sürücü özelliği 4V ile aktif hale getirilebileceği için düşük voltaj devrelerinde tercih edilir. 188mΩ RDS(on) değeri ile minimal enerji kaybı sağlar. 6-TSSOP (SOT-363) gövdesinde sunulan bu bileşen, motor kontrolü, güç yönetimi, anahtarlama kaynakları ve genel amaçlı dijital devrelerde yaygın olarak uygulanır. Maximum 800mW güç dağıtımı kapasitesi vardır. Maksimum çalışma sıcaklığı 150°C (TJ) olarak belirlenmiştir. Bileşen şu anda üretim dışıdır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 1.8A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate, 4V Drive |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 2nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 88pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 6-TSSOP, SC-88, SOT-363 |
| Part Status | Obsolete |
| Power - Max | 800mW |
| Rds On (Max) @ Id, Vgs | 188mOhm @ 900mA, 10V |
| Supplier Device Package | SC-88FL/MCPH6 |
| Vgs(th) (Max) @ Id | 2.6V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
