Transistörler - FET, MOSFET - Diziler

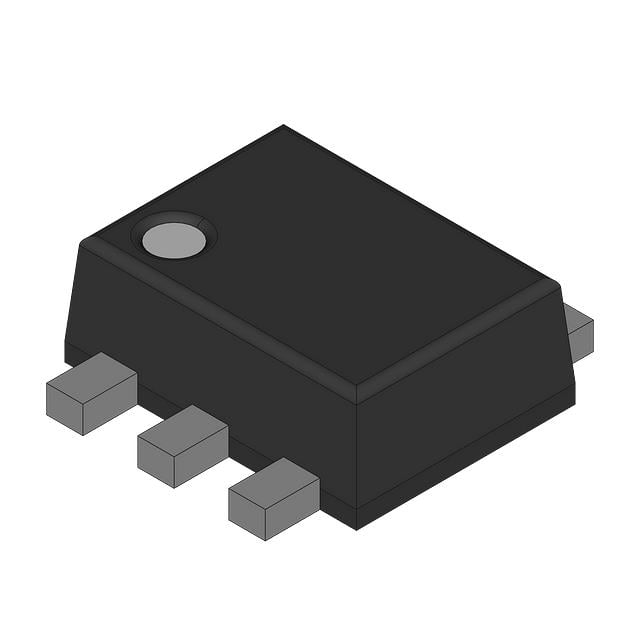

MCH6626-TL-E
PCH+NCH 2.5V DRIVE SERIES
- Üretici
- Rochester Electronics
- Paket/Kılıf
- 6-SMD
- Seri / Aile Numarası
- MCH6626
MCH6626-TL-E Hakkında
MCH6626-TL-E, Rochester Electronics tarafından üretilen entegre N-channel ve P-channel MOSFET çiftini içeren bir transistör dizisidir. 2.5V drive voltajı ile logic level gate uygulamalarına uygun olan bu bileşen, maksimum 20V Drain-Source voltajında çalışabilir. 1.6A ve 1A sürekli drain akımı kapasitesine sahiptir. 230mOhm On-state저항 değeri ile güç yönetimi, motor kontrolü, anahtar uygulamaları ve yük sürücü devrelerde kullanılır. 6-SMD yüzey montajlı paket içinde sunulan bileşen, 150°C maksimum işletme sıcaklığında güvenilir performans sağlar. Düşük gate charge ve input capacitance değerleri hızlı anahtarlama uygulamalarında avantaj sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 1.6A, 1A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate |
| FET Type | N and P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 1.4nC @ 4V |
| Input Capacitance (Ciss) (Max) @ Vds | 105pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 6-SMD, Flat Leads |
| Part Status | Obsolete |
| Power - Max | 800mW |
| Rds On (Max) @ Id, Vgs | 230mOhm @ 800mA, 4V |
| Supplier Device Package | 6-MCPH |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
