Transistörler - Bipolar (BJT) - Diziler

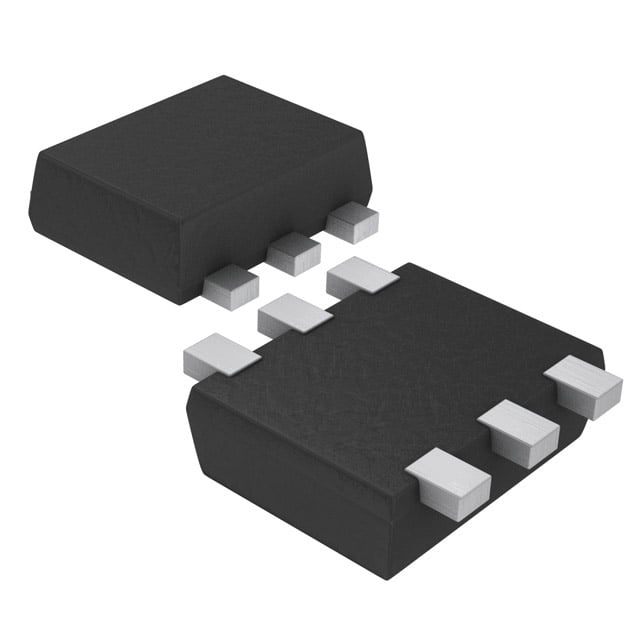

MCH6544-TL-E
TRANS 2NPN 50V 0.5A 6MCPH
MCH6544-TL-E Hakkında
MCH6544-TL-E, onsemi tarafından üretilen dual NPN transistör dizisidir. Surface mount 6-MCPH paketinde sunulan bu komponentin maksimum kollektör akımı 500mA, maksimum güç tüketimi 550mW'tır. 50V breakdown voltajı ve 500MHz transition frequency ile orta hızlı uygulamalara uygundur. DC akım kazancı (hFE) tipik olarak 300'dür. Saturation voltajı 100mV civarındadır. Analog sinyal işleme, ses frekansı amplifikasyon, switching ve genel amaçlı amplifikasyon devrelerinde kullanılan, endüstriyel ve tüketici elektronikleri uygulamalarında yaygın olarak tercih edilen bir transistör dizisidir. -40°C ile +150°C çalışma sıcaklığı aralığında çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 300 @ 10mA, 2V |
| Frequency - Transition | 500MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 6-SMD, Flat Leads |
| Part Status | Active |
| Power - Max | 550mW |
| Supplier Device Package | 6-MCPH |
| Transistor Type | 2 NPN (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 100mV @ 10mA, 100mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
