Transistörler - Bipolar (BJT) - Diziler

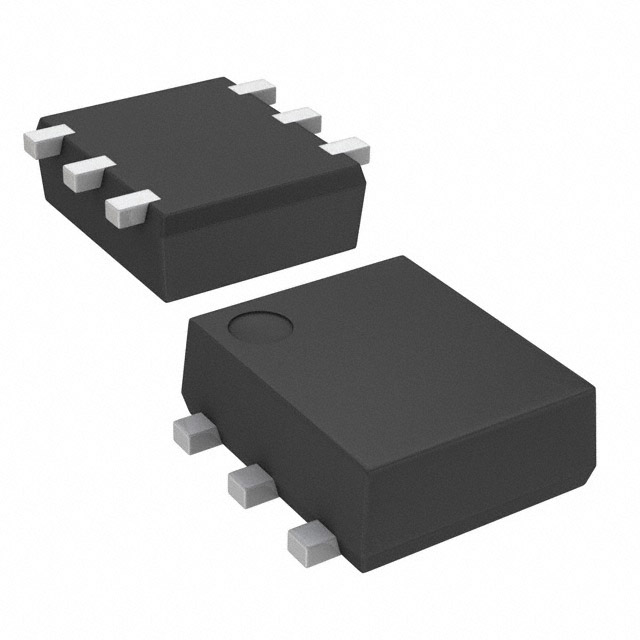

MCH6536-TL-E
TRANS NPN/PNP 15V/12V 6MCPH
MCH6536-TL-E Hakkında
MCH6536-TL-E, onsemi tarafından üretilen komplementer NPN/PNP transistör dizisidir. Surface mount 6-SMD paket içinde iki transistör bulunur ve 15V (NPN) / 12V (PNP) kırılma gerilimi ile çalışır. Maksimum 700mA (NPN) ve 500mA (PNP) kolektör akımı kapasitesine sahiptir. 330MHz (NPN) ve 490MHz (PNP) transition frequency ile orta hızlı uygulamalara uygundur. DC akım kazancı 300 @ 10mA, 2V koşullarında ölçülmüştür. Düşük doyma gerilimi (300mV @ 10mA, 200mA) ve 550mW maksimum güç yayılımı ile tasarlanmıştır. Analog sinyal işleme, dar impuls amplifikasyonu ve anahtarlama uygulamalarında kullanılır. -40°C ile +150°C arasında çalışır. Günümüzde Obsolete konumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 700mA, 500mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 300 @ 10mA, 2V |
| Frequency - Transition | 330MHz, 490MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 6-SMD, Flat Leads |
| Part Status | Obsolete |
| Power - Max | 550mW |
| Supplier Device Package | 6-MCPH |
| Transistor Type | NPN, PNP |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 10mA, 200mA |
| Voltage - Collector Emitter Breakdown (Max) | 15V, 12V |
