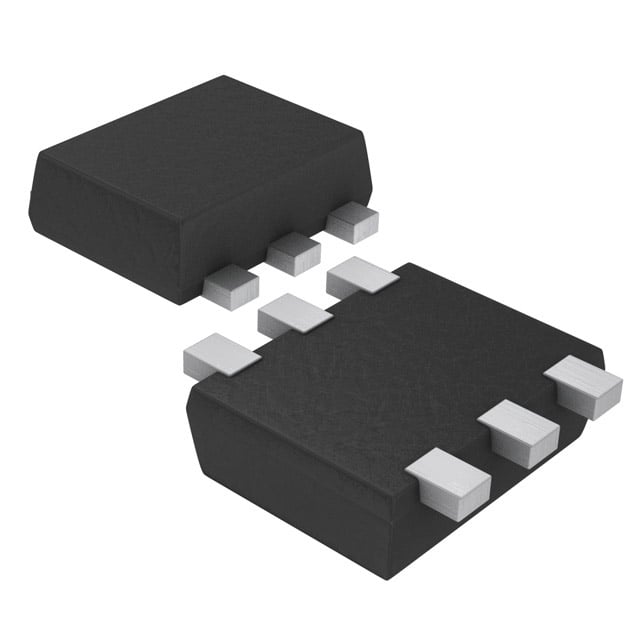

MCH6534-TL-E
TRANS 2NPN 15V 0.7A 6MCPH
MCH6534-TL-E Hakkında
MCH6534-TL-E, onsemi tarafından üretilen dual NPN transistör dizisidir. 6-MCPH SMD paketinde sunulan bu komponent, iki bağımsız NPN transistörü içerir. Maksimum collector akımı 700mA, breakdown voltajı 15V ve transition frequency 330MHz'dir. DC current gain (hFE) minimum 300 değerine sahiptir. 550mW güç kapasitesi ile düşük sinyal amplifikasyon, anahtarlama ve lojik uygulamalarında kullanılır. Düşük saturation voltajı (300mV) ve geniş sıcaklık aralığında (150°C) güvenilir çalışma sağlar. Surface mount teknolojisi ile kompakt tasarımlara entegre edilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 700mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 300 @ 10mA, 2V |
| Frequency - Transition | 330MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 6-SMD, Flat Leads |
| Part Status | Obsolete |
| Power - Max | 550mW |
| Supplier Device Package | 6-MCPH |
| Transistor Type | 2 NPN (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 10mA, 200mA |
| Voltage - Collector Emitter Breakdown (Max) | 15V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
