Transistörler - Bipolar (BJT) - Tekil

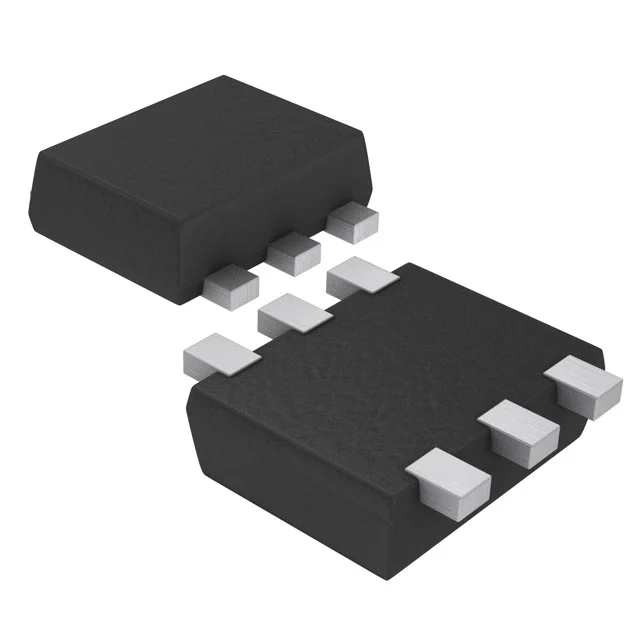

MCH6202-TL-E
TRANS NPN 30V 1.5A 6MCPH
MCH6202-TL-E Hakkında
MCH6202-TL-E, onsemi tarafından üretilen NPN tipi Bipolar Junction Transistör (BJT) olup genel amaçlı anahtarlama ve küçük sinyal amplifikasyon uygulamalarında kullanılır. 30V maksimum Vce ile 1.5A kolektör akımına kapadar çalışabilen bu transistör, 1W maksimum güç dağılımı ile endüstriyel ve tüketici elektroniklerinde yaygın şekilde tercih edilir. 500MHz transition frequency ile orta frekanslı uygulamalara uygun olan bileşen, 6-SMD yüzey montaj paketinde sunulur. Minimum 200 hFE (100mA, 2V'de) DC akım kazancı ile sürücü devrelerinde, anahtarlamada ve RF uygulamalarında kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1.5 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 200 @ 100mA, 2V |
| Frequency - Transition | 500MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 6-SMD, Flat Leads |
| Part Status | Obsolete |
| Power - Max | 1 W |
| Supplier Device Package | 6-MCPH |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 225mV @ 15mA, 750mA |
| Voltage - Collector Emitter Breakdown (Max) | 30 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
