Transistörler - Bipolar (BJT) - RF

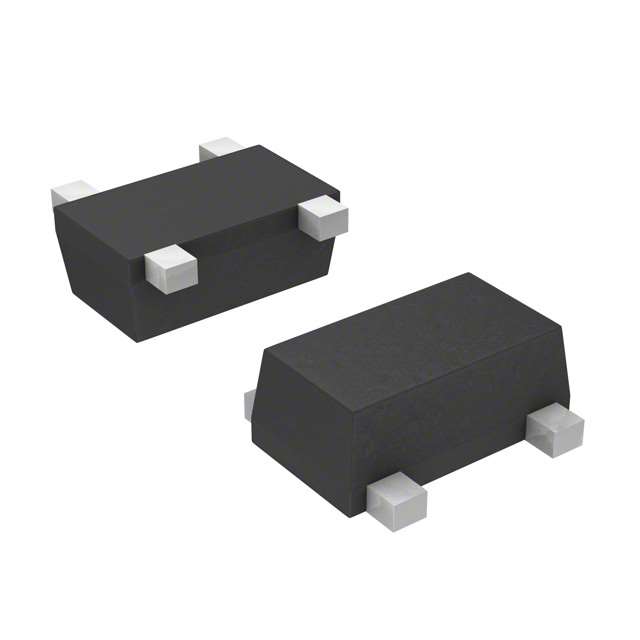

MCH4020-TL-H
RF TRANS NPN 8V 16GHZ 4MCPH
- Üretici
- onsemi
- Paket/Kılıf
- SOT-343F
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- MCH4020
MCH4020-TL-H Hakkında
MCH4020-TL-H, onsemi tarafından üretilen NPN tipinde RF transistörüdür. 16GHz transition frekansı ve 1GHz'de 17.5dB kazanç ile yüksek frekans uygulamalarına uygun tasarlanmıştır. Maksimum 150mA kollektör akımı, 8V Vce(br) breakdown voltajı ve 400mW maksimum güç disipasyonu özellikleri ile bu bileşen RF amplifikatörleri, mixer devreleri ve uydu haberleşme sistemlerinde kullanılır. 1.2dB gürültü şekli 1GHz'de ölçülmüş olup, düşük gürültülü RF ön kademelerinde tercih edilmektedir. SOT-343F yüzey monte paketi ile kompakt tasarımlara uygun ve 150°C maksimum işletme sıcaklığında güvenilir çalışma sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 150mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 60 @ 50mA, 5V |
| Frequency - Transition | 16GHz |
| Gain | 17.5dB @ 1GHz |
| Mounting Type | Surface Mount |
| Noise Figure (dB Typ @ f) | 1.2dB @ 1GHz |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SOT-343F |
| Part Status | Active |
| Power - Max | 400mW |
| Supplier Device Package | 4-MCPH |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 8V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
