Transistörler - Bipolar (BJT) - RF

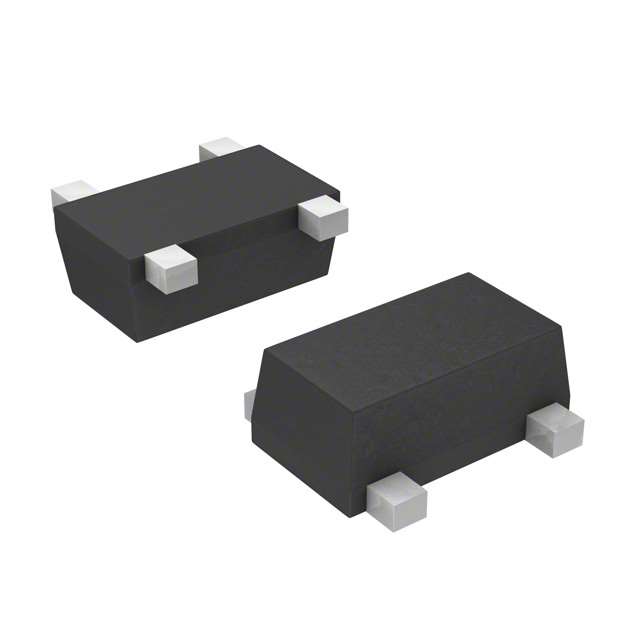

MCH4016-TL-H
RF TRANS NPN 12V 10GHZ 4MCPH
- Üretici
- onsemi
- Paket/Kılıf
- SOT-343F
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- MCH4016
MCH4016-TL-H Hakkında
MCH4016-TL-H, onsemi tarafından üretilen yüksek frekans NPN RF transistörüdür. 10GHz transition frekansında çalışan bu bileşen, RF amplifikasyon ve mikro dalga uygulamalarında kullanılır. SOT-343F yüzey montajlı paketiyle kompakt tasarımlara uygun olan transistör, 12V maksimum Vce, 30mA maksimum kolektör akımı ve 350mW maksimum güç tüketimiyle RF devrelerinde sinyal amplifikasyonu sağlar. 1.2dB gürültü figürü ve 18dB kazançla mobil iletişim, uydu haberleşme ve radar sistemlerindeki darband RF ön amplifikatörlerinde tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 30mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 60 @ 5mA, 5V |
| Frequency - Transition | 10GHz |
| Gain | 18dB |
| Mounting Type | Surface Mount |
| Noise Figure (dB Typ @ f) | 1.2dB @ 1GHz |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SOT-343F |
| Part Status | Active |
| Power - Max | 350mW |
| Supplier Device Package | 4-MCPH |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 12V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
