Transistörler - Bipolar (BJT) - RF

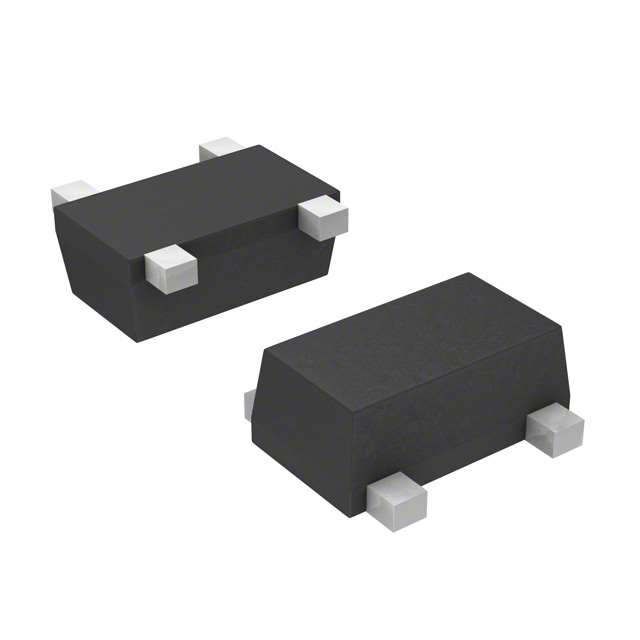

MCH4015-TL-H
RF TRANS NPN 12V 10GHZ 4MCPH
- Üretici
- onsemi
- Paket/Kılıf
- SOT-343F
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- MCH4015
MCH4015-TL-H Hakkında
MCH4015-TL-H, onsemi tarafından üretilen yüksek frekans NPN bipolar transistördür. 10GHz transition frequency ile RF ve microwave uygulamalarında kullanılmak üzere tasarlanmıştır. Maksimum 100mA collector akımı, 12V collector-emitter breakdown voltajı ve 450mW power dissipation kapasitesiyle çalışır. 1.2dB noise figure ve 17dB gain özellikleri ile amplifikasyon devrelerinde, osilatörlerde ve RF switch uygulamalarında tercih edilir. SOT-343F (4-MCPH) yüzey montaj paketinde sunulan bu bileşen, 150°C'ye kadar işletim sıcaklığında stabil performans gösterir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 60 @ 50mA, 5V |
| Frequency - Transition | 10GHz |
| Gain | 17dB |
| Mounting Type | Surface Mount |
| Noise Figure (dB Typ @ f) | 1.2dB @ 1GHz |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SOT-343F |
| Part Status | Active |
| Power - Max | 450mW |
| Supplier Device Package | 4-MCPH |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 12V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
