Transistörler - Bipolar (BJT) - RF

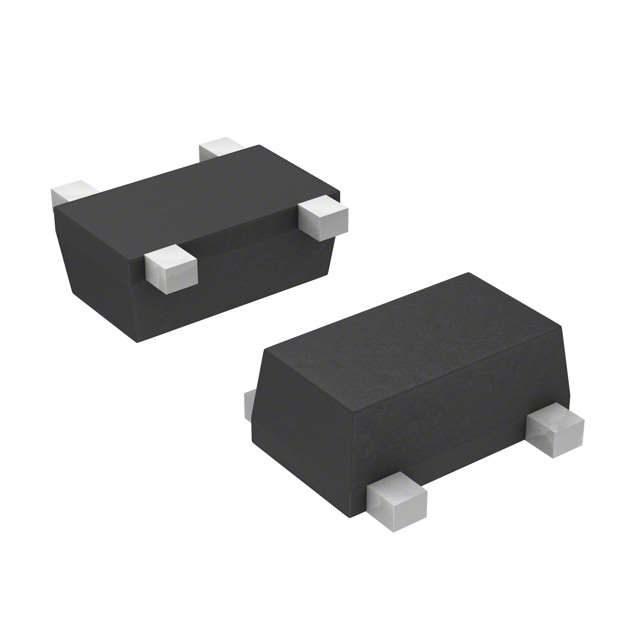

MCH4009-TL-H
RF TRANS NPN 3.5V 25GHZ 4MCPH
- Üretici
- onsemi
- Paket/Kılıf
- SOT-343F
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- MCH4009
MCH4009-TL-H Hakkında
MCH4009-TL-H, onsemi tarafından üretilen yüksek frekans NPN bipolar junction transistörüdür. 25GHz transition frequency ile RF ve microwave uygulamalarında kullanılan bu komponent, 3.5V collector-emitter breakdown voltajına ve 40mA maksimum kollektor akımına sahiptir. 1.1dB noise figure (2GHz'de) ve 13.5dB gain özellikleriyle düşük gürültü RF amplifikatörü, osilatör ve switching uygulamalarında tercih edilir. 120mW maksimum güç tüketimi ile mobil haberleşme, uydu haberleşmesi ve endüstriyel RF sistemlerinde yer alır. SOT-343F SMD paketinde sunulan komponent, 150°C'ye kadar çalışır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 40mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 50 @ 5mA, 1V |
| Frequency - Transition | 25GHz |
| Gain | 13.5dB |
| Mounting Type | Surface Mount |
| Noise Figure (dB Typ @ f) | 1.1dB @ 2GHz |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SOT-343F |
| Part Status | Active |
| Power - Max | 120mW |
| Supplier Device Package | 4-MCPH |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 3.5V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
