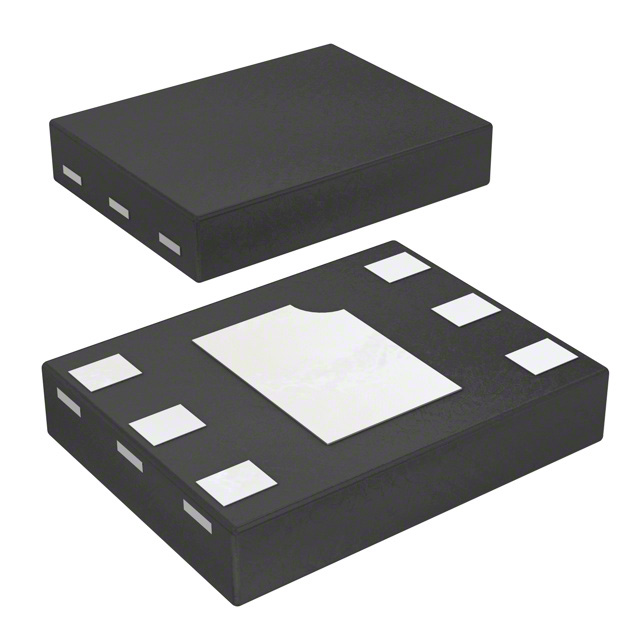

MCCD2007-TP
MOSFET 2N-CH 20V 7A
- Paket/Kılıf
- 6-WFDFN Exposed Pad
- Seri / Aile Numarası
- MCCD2007
MCCD2007-TP Hakkında
MCCD2007-TP, Micro Commercial Components tarafından üretilen dual N-channel MOSFET entegresidir. 20V drain-source gerilimi ve 7A sürekli drain akımı kapasitesi ile şalter uygulamalarında kullanılır. 20mΩ maksimum on-direnci (Rds(on)) ile düşük güç kaybı sağlar. 6-pinli WFDFN paketinde sunulan bu komponent, güç yönetimi, motor kontrolü, LED sürücüleri ve DC-DC dönüştürücüler gibi uygulamalarda yer alır. -55°C ile 150°C arasında çalışır. Common drain konfigürasyonundaki dual yapı, paralel bağlantı veya bağımsız kontrol gerektiren devrelerde kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 7A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) Common Drain |
| Gate Charge (Qg) (Max) @ Vgs | 15nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 1150pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-WFDFN Exposed Pad |
| Part Status | Active |
| Rds On (Max) @ Id, Vgs | 20mOhm @ 7A, 10V |
| Supplier Device Package | DFN2030-6 |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
