Transistörler - FET, MOSFET - Diziler

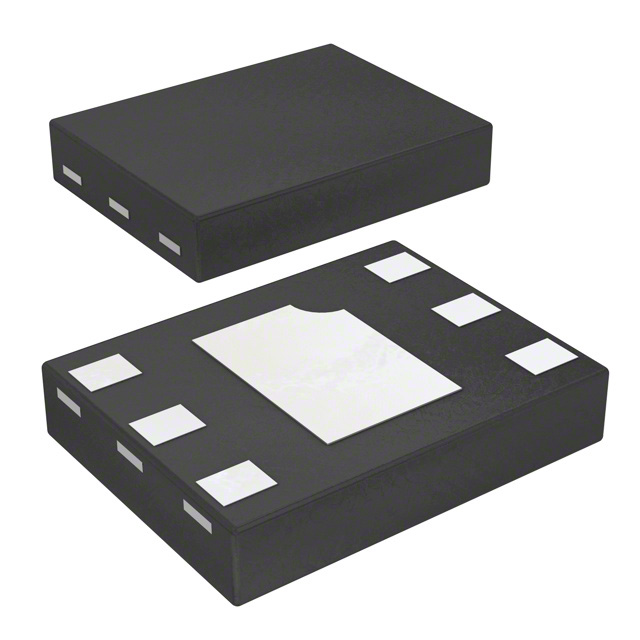

MCCD2004-TP
MOSFET 2N-CH 20V 10A
- Paket/Kılıf
- 6-WFDFN Exposed Pad
- Seri / Aile Numarası
- MCCD2004
MCCD2004-TP Hakkında
MCCD2004-TP, Micro Commercial Components tarafından üretilen dual N-channel MOSFET transistör dizisidir. 20V drain-source voltaj ve 10A sürekli drain akımı kapasitesiyle düşük güç uygulamalarında kullanılır. 10mOhm maksimum RDS(on) değeri ile verimli anahtarlama sağlar. Surface mount 6-WFDFN paketinde sunulan bu bileşen, -55°C ile 150°C arasında çalışabilen geniş sıcaklık aralığına sahiptir. Güç yönetimi, motor sürücüsü, LED kontrol ve DC-DC dönüştürücü uygulamalarında yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 10A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) Common Drain |
| Gate Charge (Qg) (Max) @ Vgs | 18.5nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 1955pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-WFDFN Exposed Pad |
| Part Status | Active |
| Rds On (Max) @ Id, Vgs | 10mOhm @ 8A, 10V |
| Supplier Device Package | DFN2030-6 |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
