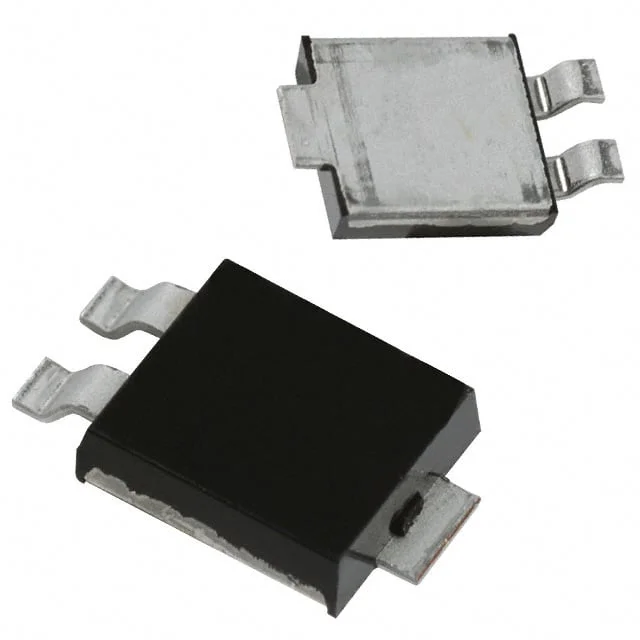

MBRM760-13-F
DIODE SCHOTTKY 60V POWERMITE
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- Powermite®3
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- MBRM760
MBRM760-13-F Hakkında
MBRM760-13-F, Diodes Incorporated tarafından üretilen 60V Schottky diyotdur. Surface mount Powermite3 paketinde sunulan bu bileşen, 7A ortalama doğrultma akımına sahiptir. 600mV maksimum ileri gerilim düşüşü ve hızlı kurtarma özelliği (500ns) ile entegre devreler, anahtarlamalı güç kaynakları ve doğrultucu uygulamalarında kullanılır. -65°C ile 125°C arasında çalışan bileşen, düşük kapasitans değeri (4V'da 375pF) sayesinde yüksek frekans uygulamalarına uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 375pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 7A |
| Current - Reverse Leakage @ Vr | 200 µA @ 60 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -65°C ~ 125°C |
| Package / Case | Powermite®3 |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | Powermite 3 |
| Voltage - DC Reverse (Vr) (Max) | 60 V |
| Voltage - Forward (Vf) (Max) @ If | 600 mV @ 7 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
