MBRM560-13-F

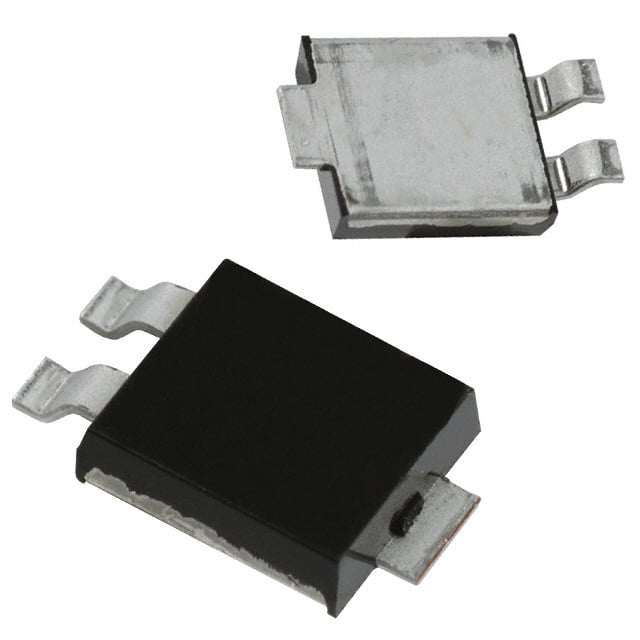

DIODE SCHOTTKY 60V 5A POWERMITE3
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- Powermite®3
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- MBRM560
MBRM560-13-F Hakkında
MBRM560-13-F, Diodes Incorporated tarafından üretilen 60V/5A kapasiteli Schottky diyottur. Powermite®3 yüzey montaj paketinde sunulan bu hızlı iyileştirme diyotu (fast recovery), 690 mV forward voltage ile düşük düşüş kaybı sağlar. -55°C ile +125°C çalışma sıcaklık aralığında stabil performans sunar. 200 µA ters kaçak akımı ve 500ns'nin altında recovery time özelliğiyle güç dönüştürme uygulamaları, anahtarlama devreleri ve RF uygulamalarında kullanılır. Kompakt paket tasarımı, yüksek entegrasyon gerektiren uygulamalara uygun hale getirir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 5A |
| Current - Reverse Leakage @ Vr | 200 µA @ 60 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 125°C |
| Package / Case | Powermite®3 |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | Powermite 3 |
| Voltage - DC Reverse (Vr) (Max) | 60 V |
| Voltage - Forward (Vf) (Max) @ If | 690 mV @ 5 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
