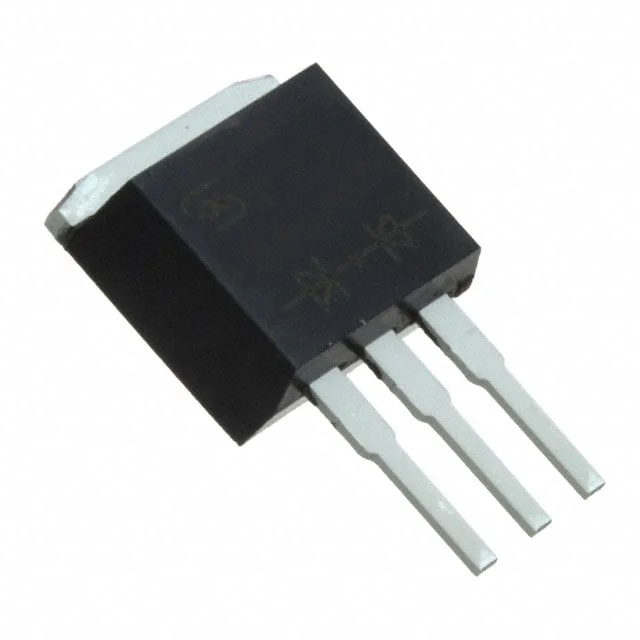

MBRI20100CT C0G
DIODE ARRAY SCHOTTKY 100V I2PAK
- Üretici
- Taiwan Semiconductor
- Paket/Kılıf
- TO-262-3 Long Leads
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- MBRI20100CT
MBRI20100CT C0G Hakkında
MBRI20100CT C0G, Taiwan Semiconductor tarafından üretilen Schottky diyot dizi bileşenidir. 1 Pair Common Cathode konfigürasyonunda tasarlanmış olup, TO-262-3 (I²Pak) kasa tipinde through-hole montajına uyumludur. Her bir diyot maksimum 20A ortalama doğrultulmuş akım (Io) kapasitesine sahiptir. 100V ters gerilim derecelendirilmiş bu bileşen, 950mV ileri gerilim düşüşü (Vf) sağlar. ≤500ns hızlı iyileşme süresine sahiptir. -55°C ile +150°C arası işletme sıcaklık aralığında çalışır. Düşük ters sızıntı akımı (100µA @ 100V) sunmaktadır. Enerji dönüşüm uygulamaları, güç kaynakları, invertör devreler ve anahtarlama sistemlerinde kullanılan endüstriyel seviye bir bileşendir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 20A |
| Current - Reverse Leakage @ Vr | 100 µA @ 100 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | TO-262-3 Long Leads, I²Pak, TO-262AA |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | I2PAK |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 950 mV @ 20 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
