Diyotlar - Doğrultucular - Tekil

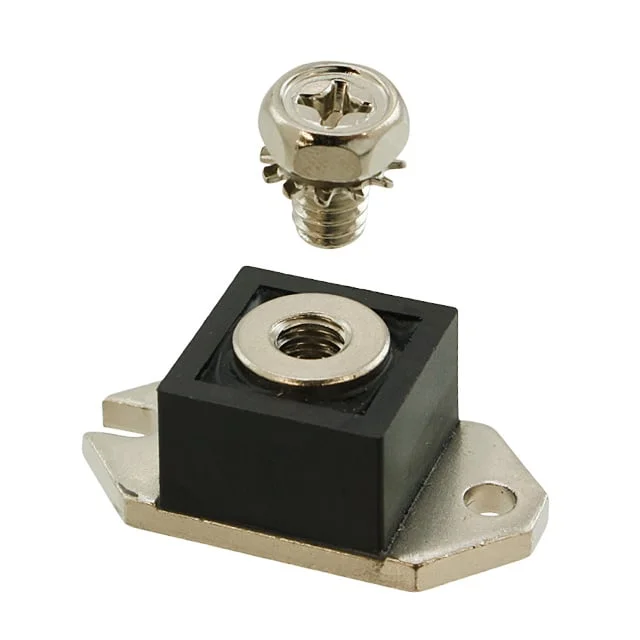

MBRH30045L
DIODE SCHOTTKY 45V 300A D67
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- D-67
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- MBRH30045L
MBRH30045L Hakkında
MBRH30045L, GeneSiC Semiconductor tarafından üretilen yüksek akım Schottky doğrultucu diyotudur. 300A ortalama doğrultulmuş akım ve 45V ters gerilim sınırıyla tasarlanmıştır. Fast recovery karakteristiğine sahip olan bu diyot, 500ns'den daha hızlı anahtarlama hızı sunar. D-67 chassis mount kılıfında sunulan bileşen, -55°C ile 150°C arasında çalışır ve 300A'de maksimum 600mV forward voltajı gösterir. Düşük ters kaçak akımı (5mA @ 45V) ile yüksek frekanslı güç kaynakları, invertörler ve doğrultucu uygulamalarında kullanılır. Şu anda üretim durdurulmuş durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 300A |
| Current - Reverse Leakage @ Vr | 5 mA @ 45 V |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | D-67 |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | D-67 |
| Voltage - DC Reverse (Vr) (Max) | 45 V |
| Voltage - Forward (Vf) (Max) @ If | 600 mV @ 300 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
