Diyotlar - Doğrultucular - Tekil
MBRH30020L

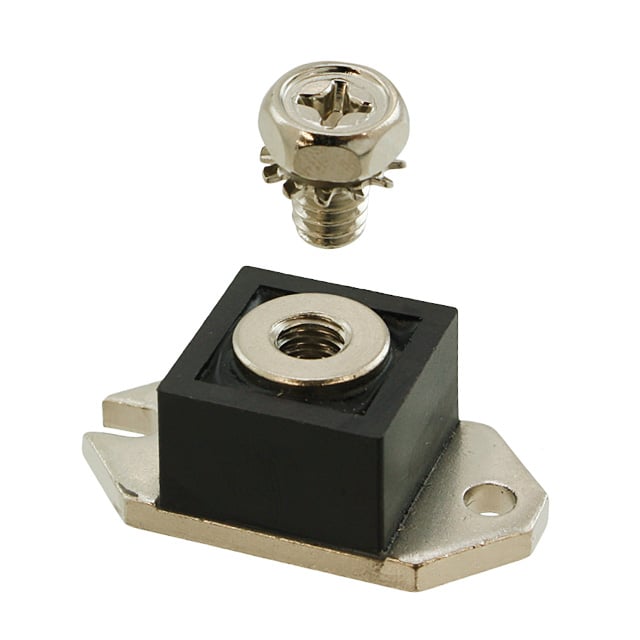

DIODE SCHOTTKY 20V 300A D67
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- D-67
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- MBRH30020L
MBRH30020L Hakkında
MBRH30020L, GeneSiC Semiconductor tarafından üretilen yüksek akım Schottky doğrultma diyotudur. 300A ortalama doğrultma akımı ve 20V maksimum ters gerilim ile tasarlanmıştır. Fast recovery özelliğine sahip olması sayesinde (≤500ns), hızlı anahtarlama uygulamalarında ve güç kaynakları, invertörler, UPS sistemleri gibi endüstriyel uygulamalarda kullanılır. D-67 chassis mount paketi ile monte edilir. 580mV forward voltage drop'u ve 3mA ters kaçak akımı (20V'de) ile karakterize edilmiştir. -55°C ile 150°C arasında çalışma sıcaklığı aralığında kullanıma uygundur. Harita durumu: Obsolete.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 300A |
| Current - Reverse Leakage @ Vr | 3 mA @ 20 V |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | D-67 |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | D-67 |
| Voltage - DC Reverse (Vr) (Max) | 20 V |
| Voltage - Forward (Vf) (Max) @ If | 580 mV @ 300 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
