Diyotlar - Doğrultucular - Tekil

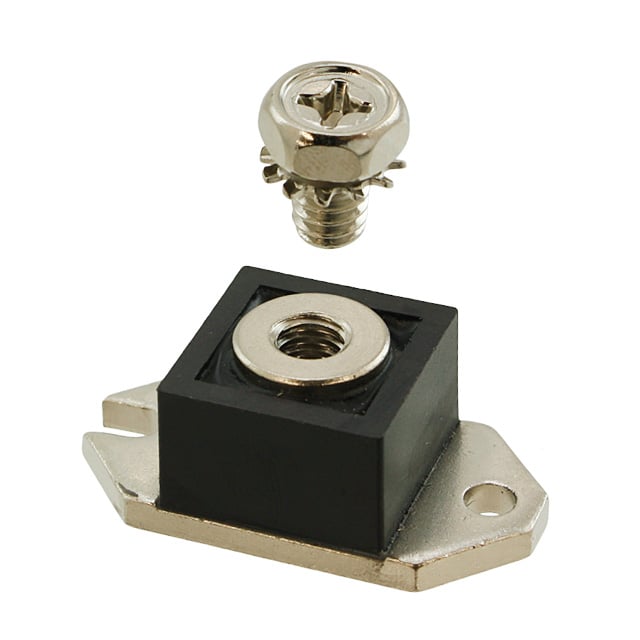

MBRH24080
DIODE SCHOTTKY 80V 240A D67
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- D-67
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- MBRH24080
MBRH24080 Hakkında
MBRH24080, GeneSiC Semiconductor tarafından üretilen 80V 240A kapasiteli Schottky doğrultma diyotudur. D-67 kasa tipinde chassis mount olarak tasarlanmıştır. 240A ortalama doğrultulmuş akım ve maksimum 840mV forward voltaj değerleri ile yüksek akım uygulamalarında kullanılır. Fast recovery özelliği (≤500ns @ >200mA) sayesinde anahtarlama hızlı uygulamalarda tercih edilir. -55°C ile 150°C junction sıcaklık aralığında çalışabilir. Güç kaynakları, inverter devreleri, motor sürücüleri ve endüstriyel doğrultma uygulamalarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 240A |
| Current - Reverse Leakage @ Vr | 1 mA @ 80 V |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | D-67 |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | D-67 |
| Voltage - DC Reverse (Vr) (Max) | 80 V |
| Voltage - Forward (Vf) (Max) @ If | 840 mV @ 240 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
