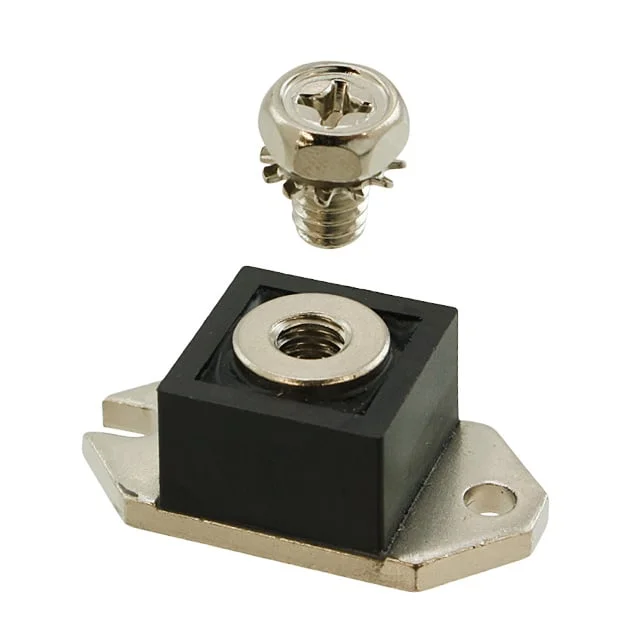

MBRH15030L
DIODE SCHOTTKY 30V 150A D-67
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- D-67
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- MBRH15030L
MBRH15030L Hakkında
MBRH15030L, GeneSiC Semiconductor tarafından üretilen 30V 150A kapasiteli Schottky doğrultucu diyotudur. D-67 chassis mount pakette sunulan bu diyot, 580 mV forward voltage ile 150A ortalama doğrultulmuş akımda çalışabilir. Fast recovery karakteristiği sayesinde 500ns altında recovery time sunar. -55°C ile 150°C junction sıcaklık aralığında stabil performans gösterir. Reverse leakage akımı 30V'da 3mA'dır. Güç kaynakları, invertörler, şarj cihazları ve endüstriyel uygulamalardaki yüksek akımlı doğrultma işlemlerinde kullanılır. Schottky teknolojisinin düşük forward voltage düşüşü sayesinde ısıl kayıplar minimize edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 150A |
| Current - Reverse Leakage @ Vr | 3 mA @ 30 V |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | D-67 |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | D-67 |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 580 mV @ 150 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
