Diyotlar - Doğrultucular - Tekil

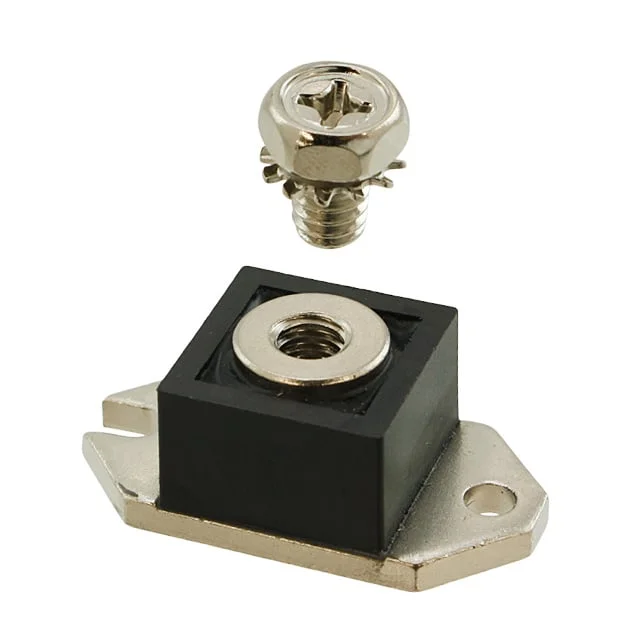

MBRH15020L
DIODE SCHOTTKY 20V 150A D-67
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- D-67
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- MBRH15020L
MBRH15020L Hakkında
MBRH15020L, GeneSiC Semiconductor tarafından üretilen 20V 150A kapasiteli Schottky diyottur. D-67 kasa tipi ile chassis mount uygulamalar için tasarlanmıştır. Fast recovery özelliği ile 500ns'den daha hızlı anahtarlama hızına sahiptir. 580mV forward voltaj düşüşü ve 3mA ters kaçak akımı ile orta güç doğrultma uygulamalarında kullanılır. Anahtamalı güç kaynakları, invertörler ve güç elektronik sistemlerinde rectifier diyot olarak yer alır. Schottky tipi yapısı sayesinde düşük ön kapanma voltajı ve hızlı anahtarlama özelliği sunarak ısıl kayıpları azaltır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 150A |
| Current - Reverse Leakage @ Vr | 3 mA @ 20 V |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Package / Case | D-67 |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | D-67 |
| Voltage - DC Reverse (Vr) (Max) | 20 V |
| Voltage - Forward (Vf) (Max) @ If | 580 mV @ 150 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
