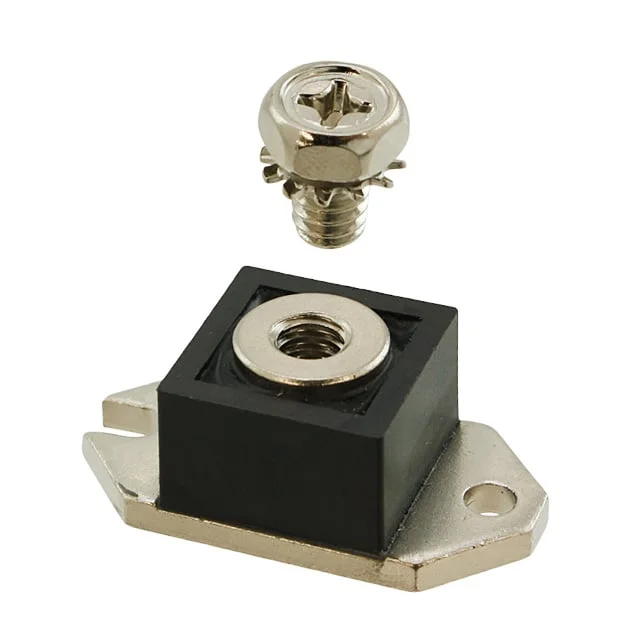

MBRH12040R
DIODE SCHOTTKY 40V 120A D-67
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- D-67
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- MBRH12040R
MBRH12040R Hakkında
MBRH12040R, GeneSiC Semiconductor tarafından üretilen 40V 120A kapasiteli Schottky doğrultucu diyottur. D-67 HALF-PAK kasa türüne sahip bu bileşen, chassis mount konfigürasyonunda kullanılır. Fast recovery özelliği sayesinde 500ns'den küçük anahtarlama süresi ile hızlı uygulamalarda etkin şekilde çalışır. 700mV forward voltage düşüşü ile enerji verimliliği sağlar ve -55°C ile +150°C arasında geniş çalışma sıcaklığı aralığında güvenilir performans gösterir. Güç kaynakları, DC/DC konvertörler, UPS sistemleri ve yüksek akım doğrultma uygulamalarında yaygın olarak kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 120A |
| Current - Reverse Leakage @ Vr | 1 mA @ 40 V |
| Diode Type | Schottky, Reverse Polarity |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | D-67 HALF-PAK |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | D-67 |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 700 mV @ 120 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
