Diyotlar - Doğrultucular - Tekil

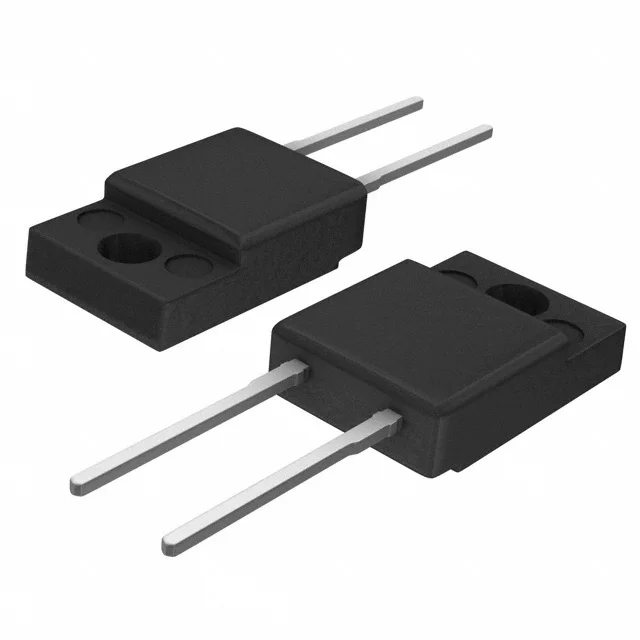

MBRF560L
DIODE SCHOTTKY 60V 5A ITO220AC
- Üretici
- SMC Diode Solutions
- Paket/Kılıf
- TO-220-2 Full Pack
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- MBRF560L
MBRF560L Hakkında
MBRF560L, SMC Diode Solutions tarafından üretilen 60V 5A kapasitesine sahip Schottky doğrultma diyotudur. TO-220-2 yalıtılı tab paketi ile Through Hole montajına uygun olan bu bileşen, yüksek hızlı anahtarlama uygulamalarında kullanılır. 600 mV forward voltaj düşümü ve 500ns'den daha kısa recovery time'ı ile SMPS (Switch Mode Power Supply), adaptörler ve AC/DC dönüştürücü devrelerde tercih edilir. -55°C ile 150°C arasında çalışabilen MBRF560L, düşük ters kaçak akımı (60V'da 1mA) ve 220pF kapasitanı sayesinde verimli güç yönetimi sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 220pF @ 5V, 1MHz |
| Current - Average Rectified (Io) | 5A |
| Current - Reverse Leakage @ Vr | 1 mA @ 60 V |
| Diode Type | Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | TO-220-2 Full Pack, Isolated Tab |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | ITO-220AC |
| Voltage - DC Reverse (Vr) (Max) | 60 V |
| Voltage - Forward (Vf) (Max) @ If | 600 mV @ 5 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
