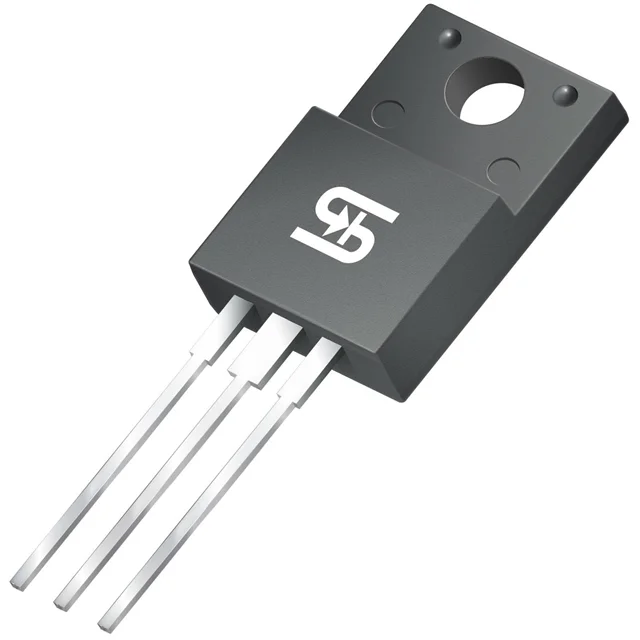

MBRF20150CTC0
DIODE ARRAY SCHOTT 150V ITO220AB
- Üretici
- Taiwan Semiconductor
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- MBRF20150CTC
MBRF20150CTC0 Hakkında
MBRF20150CTC0, Taiwan Semiconductor tarafından üretilen Schottky diyot dizisi komponenttir. TO-220-3 Full Pack, Isolated Tab paketlemesi ile sunulan bu bileşen, 150V ters voltaj toleransında çalışmaktadır. Ortalama doğrultulmuş akım 20A olup, hızlı recovery karakteristiğine (≤500ns) sahiptir. İleri gerilim düşümü 20A akımda maksimum 1.05V'tir. 1 Pair Common Cathode konfigürasyonunda tasarlanmış olan bu diyot dizisi, güç kaynakları, DC-DC dönüştürücüler ve endüstriyel uygulamalarda doğrultma görevinde kullanılır. -55°C ile 150°C arasında güvenli şekilde çalışmaktadır. Ters sızıntı akımı 150V'ta 100µA'dır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 20A |
| Current - Reverse Leakage @ Vr | 100 µA @ 150 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | TO-220-3 Full Pack, Isolated Tab |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | ITO-220AB |
| Voltage - DC Reverse (Vr) (Max) | 150 V |
| Voltage - Forward (Vf) (Max) @ If | 1.05 V @ 20 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
