Diyotlar - Doğrultucular - Diziler

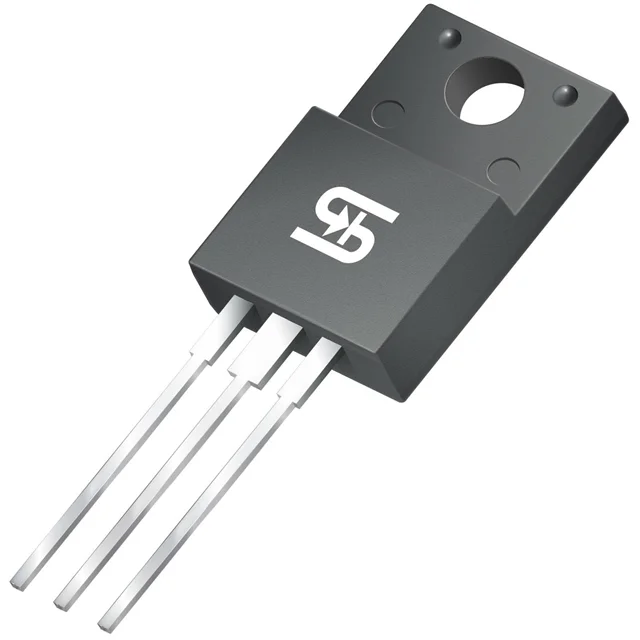

MBRF10200CTC0
DIODE ARRAY SCHOTT 200V ITO220AB
- Üretici
- Taiwan Semiconductor
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- MBRF10200
MBRF10200CTC0 Hakkında
MBRF10200CTC0, Taiwan Semiconductor tarafından üretilen Schottky diyot dizi bileşenidir. 200V ters voltaj (Vr) kapasitesi ve 10A ortalama doğrultulmuş akım ile çalışır. Common cathode konfigürasyonunda 1 çift diyot içerir. TO-220-3 izole tab paketinde sunulan bu komponent, fast recovery özelliğine (≤500ns) sahip olup, anahtarlama devrelerinde, güç kaynakları ve AC/DC dönüştürücülerde kullanılır. -55°C ile 150°C arasında çalışır, forward voltajı 980mV @ 10A'dır. Through hole montajı destekler.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 10A |
| Current - Reverse Leakage @ Vr | 100 µA @ 200 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | TO-220-3 Full Pack, Isolated Tab |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | ITO-220AB |
| Voltage - DC Reverse (Vr) (Max) | 200 V |
| Voltage - Forward (Vf) (Max) @ If | 980 mV @ 10 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
