Diyotlar - Doğrultucular - Diziler

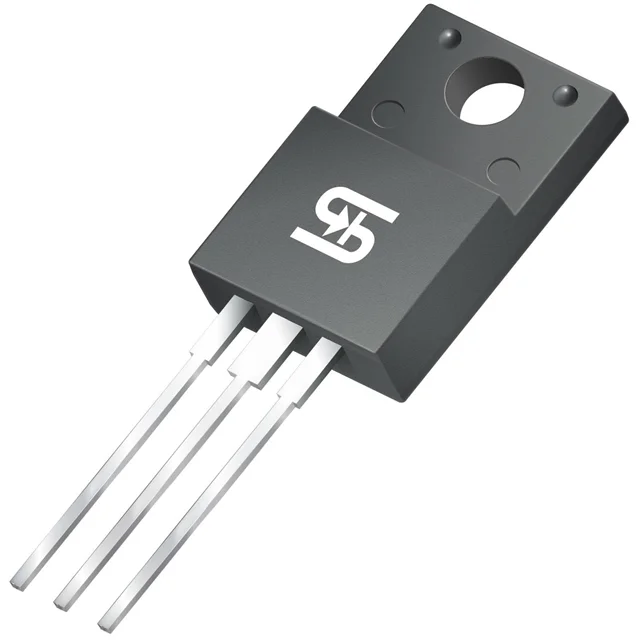

MBRF10150CTC0
DIODE ARRAY SCHOTT 150V ITO220AB
- Üretici
- Taiwan Semiconductor
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- MBRF10150
MBRF10150CTC0 Hakkında
MBRF10150CTC0, Taiwan Semiconductor tarafından üretilen Schottky diyot dizisidir. TO-220-3 Full Pack Isolated Tab paketinde sunulan bu komponent, 150V ters voltaj kapasitesi ile düşük voltaj uygulamalarında kullanılmaktadır. Diyot, 10A ortalama doğrultulmuş akım ve 980mV maksimum forward voltajı ile verimli doğrultma işlemi sağlar. Fast recovery özelliği ile 500ns'nin altında hızlı yanıt süresi sunar. 1 Pair Common Cathode konfigürasyonu ile tasarlanan komponent, güç kaynakları, AC/DC konvertörleri ve doğrultma devreleri gibi uygulamalarda tercih edilir. -55°C ile 150°C arasında çalışma sıcaklığı aralığında stabil performans gösterir. Through Hole montaj tipi, geleneksel PCB tasarımlarında kullanılmaya uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 10A |
| Current - Reverse Leakage @ Vr | 100 µA @ 150 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | TO-220-3 Full Pack, Isolated Tab |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | ITO-220AB |
| Voltage - DC Reverse (Vr) (Max) | 150 V |
| Voltage - Forward (Vf) (Max) @ If | 980 mV @ 10 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
