Diyotlar - Doğrultucular - Diziler

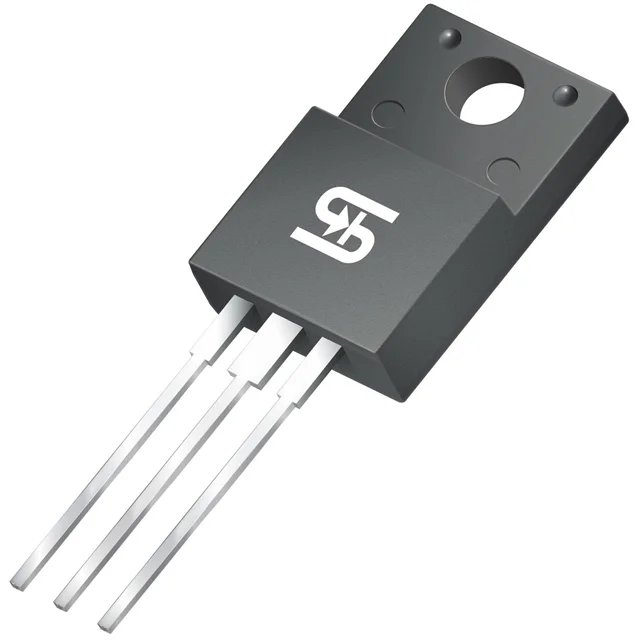

MBRF10100CTC0
DIODE ARRAY SCHOTT 100V ITO220AB
- Üretici
- Taiwan Semiconductor
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- MBRF10100
MBRF10100CTC0 Hakkında
MBRF10100CTC0, Taiwan Semiconductor tarafından üretilen Schottky diyot dizisi olup, 100V ters voltaj ve 10A ortalama doğrultulmuş akım değerlerine sahiptir. TO-220-3 paketinde sağlanan bu bileşen, 1 çift ortak katot (common cathode) konfigürasyonuna sahip olup, 950mV maksimum forward voltaj ile düşük gerilim düşüşü sağlar. Fast recovery özelliği sayesinde ≤500ns hızında çalışan bu diyot, 100mA üzerindeki uygulamalarda tercih edilir. -55°C ile 150°C arasında çalışabilen bileşen, güç kaynakları, invertörler, kuvvetli doğrultucu devreler ve anahtarlamaya dayalı uygulamalarda kullanılır. Through hole montaj tipi ile PCB'ye sabit bağlantı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 10A |
| Current - Reverse Leakage @ Vr | 100 µA @ 100 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | TO-220-3 Full Pack, Isolated Tab |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | ITO-220AB |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 950 mV @ 10 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
