Diyotlar - Doğrultucular - Diziler

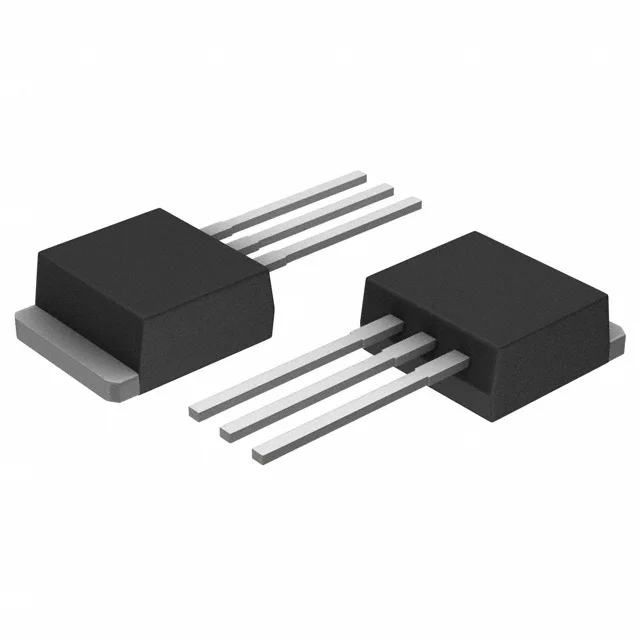

MBRB41H100CT-1G
DIODE ARRAY SCHOTTKY 100V I2PAK
- Üretici
- onsemi
- Paket/Kılıf
- TO-262-3 Long Leads
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- MBRB41H
MBRB41H100CT-1G Hakkında
MBRB41H100CT-1G, onsemi tarafından üretilen 100V Schottky diyot dizisi olup, TO-262 (I²Pak) paketinde sunulmaktadır. Ortak katot konfigürasyonlu diyot çiftini içeren bu komponent, 20A ortalama doğrultma akımı ve 800mV maksimum ileri gerilim değeriyle çalışır. Fast recovery karakteristiği (≤500ns) sayesinde yüksek frekans uygulamalarında tercih edilir. 100V ters gerilim tutma kapasitesi ve düşük sızıntı akımı (10µA @ 100V) ile güç kaynakları, AC/DC dönüştürücüler, inverterler ve çeşitli endüstriyel elektronik devrelerde kullanılmaya uygundur. 175°C maksimum junction sıcaklığında çalışabilir. Through Hole montaj türüyle PCB'ye direkt entegrasyonu sağlanır. Komponent Obsolete (kullanımı durdurulmuş) konumundadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 20A |
| Current - Reverse Leakage @ Vr | 10 µA @ 100 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | 175°C (Max) |
| Package / Case | TO-262-3 Long Leads, I²Pak, TO-262AA |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | I2PAK (TO-262) |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 800 mV @ 20 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
