Diyotlar - Doğrultucular - Tekil

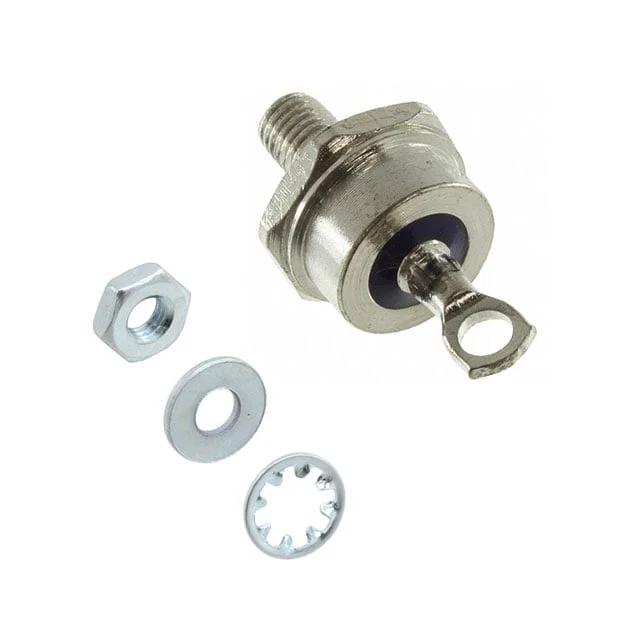

MBR8045R
DIODE SCHOTTKY REV 45V DO5
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- MBR8045R
MBR8045R Hakkında
MBR8045R, GeneSiC Semiconductor tarafından üretilen 45V Schottky reverse polarity diyottur. 80A ortalama doğrultulmuş akım kapasitesi ve 650mV forward voltajı ile güç uygulamalarında doğrultucu görevini yerine getirir. Chassis stud mount paketi (DO-5) ile yüksek güç yoğunluğu gerektiren devrelere monte edilir. Fast recovery özelliğiyle (≤500ns) anahtarlama hızlı uygulamalarda kullanılır. -55°C ile 150°C arasında çalışabilir. Güç kaynakları, inverterler ve AC/DC dönüştürücülerde yaygın olarak uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 80A |
| Current - Reverse Leakage @ Vr | 1 mA @ 45 V |
| Diode Type | Schottky, Reverse Polarity |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | DO-203AB, DO-5, Stud |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | DO-5 |
| Voltage - DC Reverse (Vr) (Max) | 45 V |
| Voltage - Forward (Vf) (Max) @ If | 650 mV @ 80 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
