MBR8045

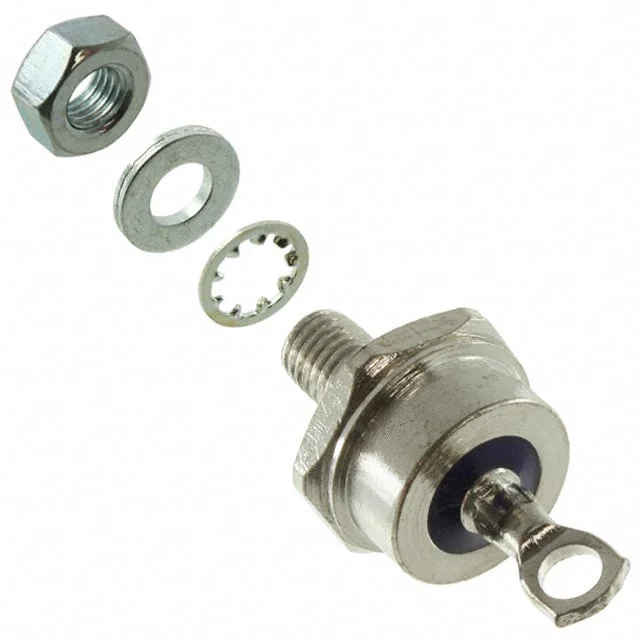

DIODE SCHOTTKY 45V 80A DO5
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- MBR8045
MBR8045 Hakkında
MBR8045, GeneSiC Semiconductor tarafından üretilen 45V/80A kapasiteli Schottky doğrultucu diyottur. DO-203AB (DO-5) kasa tipi ve stud mount yapısıyla yüksek akım uygulamalarında kullanılır. 650mV forward voltage @ 80A ile düşük gerilim düşüşü sağlar. Fast recovery özelliği (≤500ns) sayesinde anahtarlama devreleri, güç kaynakları ve doğrultma uygulamalarında tercih edilir. -55°C ile +150°C çalışma sıcaklığı aralığında güvenilir işlem garantiler. Reverse leakage akımı 45V'de 1mA seviyesinde tutulmuştur. Şasi ve stud mount seçeneği, ısı yönetimini gerektiren endüstriyel güç dönüştürme sistemlerinde etkin kullanım sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 80A |
| Current - Reverse Leakage @ Vr | 1 mA @ 45 V |
| Diode Type | Schottky |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | DO-203AB, DO-5, Stud |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | DO-5 |
| Voltage - DC Reverse (Vr) (Max) | 45 V |
| Voltage - Forward (Vf) (Max) @ If | 650 mV @ 80 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
