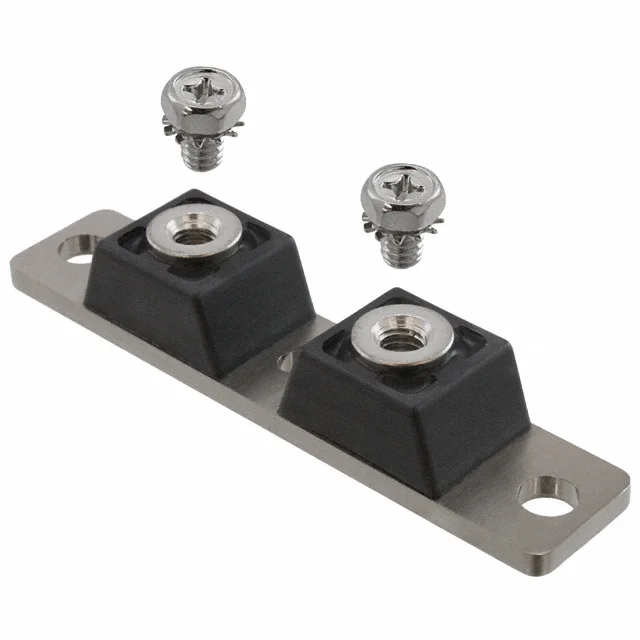

MBR60040CT
DIODE MODULE 40V 300A 2TOWER
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- Twin Tower
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- MBR60040CT
MBR60040CT Hakkında
MBR60040CT, GeneSiC Semiconductor tarafından üretilen 40V/300A kapasiteli Schottky diyot modülüdür. Twin Tower kasa tasarımında chassis montajına uygun olan bu bileşen, 1 Pair Common Cathode konfigürasyonunda iki diyot içerir. 300A ortalama doğrultulmuş akımını 750mV ileri gerilimi ile gerçekleştirebilen modül, ≤500ns hızlı recovery zamanı özellikleriyle nanosaniye cinsinden hızlı anahtarlama gerektirir. -55°C ile +150°C arasında çalışan bu modül, endüstriyel güç kaynakları, inverterler, motor kontrol devreleri ve UPS sistemlerinde kullanılmaktadır. 20V'de 1mA maksimum reverse leakage akımı ile yüksek kapanma performansı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 300A |
| Current - Reverse Leakage @ Vr | 1 mA @ 20 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | Twin Tower |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | Twin Tower |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 750 mV @ 300 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
