Diyotlar - Doğrultucular - Diziler

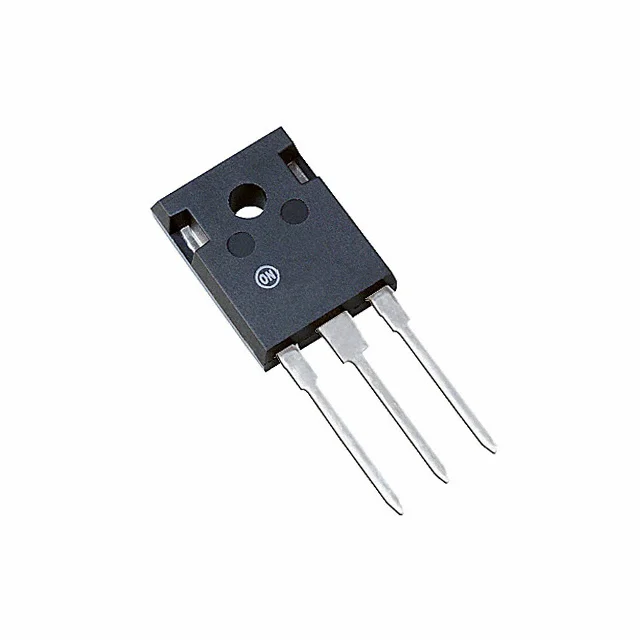

MBR4045WTG
DIODE ARRAY SCHOTTKY 45V TO247
- Üretici
- onsemi
- Paket/Kılıf
- TO-247-3
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- MBR4045
MBR4045WTG Hakkında
MBR4045WTG, onsemi tarafından üretilen 45V Schottky diyot dizisi olup TO-247-3 paketinde sunulmaktadır. 1 Pair Common Cathode konfigürasyonunda tasarlanan bu bileşen, 20A ortalama doğrultulmuş akım kapasitesine sahiptir. Forward voltage 700mV @ 20A ile tanımlı olup, reverse leakage akımı 45V'de 1mA'dir. Fast Recovery karakteristiği (≤500ns, >200mA) sayesinde yüksek hızlı anahtarlama uygulamalarında kullanılır. -65°C ile +175°C arasında çalışabilen bu diyot dizisi, güç kaynakları, AC/DC dönüştürücüler ve endüstriyel doğrultucu uygulamalarında tercih edilir. Through Hole montaj tipi ile PCB'ye sabitlenmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 20A |
| Current - Reverse Leakage @ Vr | 1 mA @ 45 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | TO-247-3 |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-247-3 |
| Voltage - DC Reverse (Vr) (Max) | 45 V |
| Voltage - Forward (Vf) (Max) @ If | 700 mV @ 20 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
