Diyotlar - Doğrultucular - Diziler

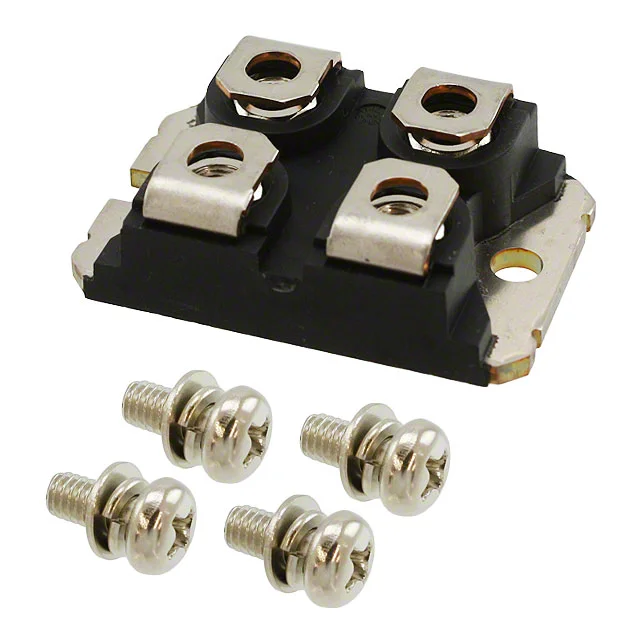

MBR40045CTS
DIODE MODULE 45V 400A SOT227
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- SOT-227-4
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- MBR40045CTS
MBR40045CTS Hakkında
MBR40045CTS, GeneSiC Semiconductor tarafından üretilen yüksek akım Schottky doğrultma diyotu modülüdür. SOT-227 paketinde iki bağımsız diyot içerir ve 45V ters gerilim yeteneğine sahiptir. 400A ortalama doğrultulmuş akım kapasitesi ile güç kaynakları, invertörler ve motor sürücüleri gibi yüksek akım uygulamalarında kullanılır. Fast recovery karakteristiği (≤500ns @ >200mA) sayesinde verimli anahtarlamayı destekler. 1.2V maksimum forward voltajı (@ 200A) düşük ısı kaybı sağlar. -40°C ile 175°C arasında çalışabilen bu modül, endüstriyel DC/DC dönüştürücü ve elektrik motor kontrol sistemlerinde tercih edilir. Screw mount bağlantı tipi sayesinde ısı yönetimi için soğutucu ile direkt montaj yapılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 400A (DC) |
| Current - Reverse Leakage @ Vr | 5 µA @ 36 V |
| Diode Configuration | 2 Independent |
| Diode Type | Schottky |
| Mounting Type | Screw Mount |
| Operating Temperature - Junction | -40°C ~ 175°C |
| Package / Case | SOT-227-4 |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SOT-227 |
| Voltage - DC Reverse (Vr) (Max) | 45 V |
| Voltage - Forward (Vf) (Max) @ If | 1.2 V @ 200 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
