Diyotlar - Doğrultucular - Diziler

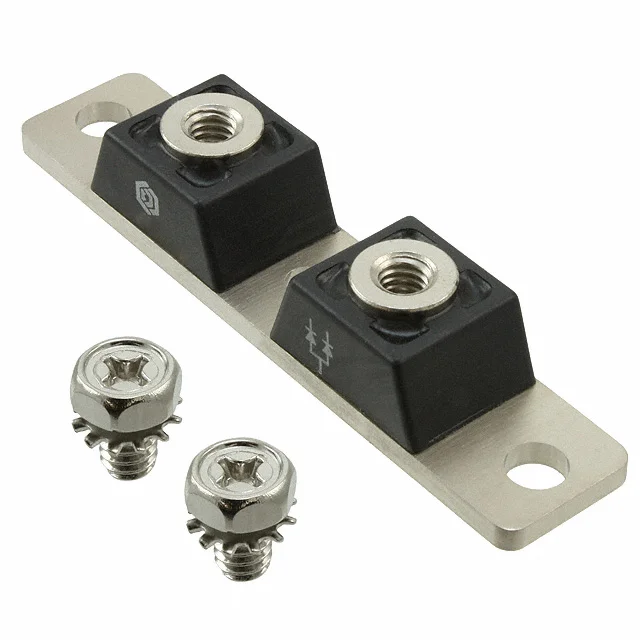

MBR40035CTR
DIODE MODULE 35V 200A 2TOWER
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- Twin Tower
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- MBR40035CTR
MBR40035CTR Hakkında
MBR40035CTR, GeneSiC Semiconductor tarafından üretilen Schottky doğrultucu diyot modülüdür. Twin Tower kasa tipinde tasarlanmış olup, 35V ters polarite korumalı konfigürasyonla sunulmaktadır. Ortalama doğrultulmuş akım 200A düzeyinde çalışabilen bu komponent, 1 mA @ 35V seviyesinde ters sızıntı akımına sahiptir. İleri yönde 700mV gerilim düşümüyle 200A akım iletebilir. Fast recovery özellikleri sayesinde 500ns'den kıçık anahtarlama sürelerine ulaşır. -55°C ile 150°C arasında çalışabilen bu diyot, endüstriyel uygulamalar, güç kaynakları ve doğrultma devrelerinde kullanılır. Chassis mount tipi montajla PCB'ye sabitlenmesi kolaydır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 200A |
| Current - Reverse Leakage @ Vr | 1 mA @ 35 V |
| Diode Configuration | 1 Pair Common Anode |
| Diode Type | Schottky, Reverse Polarity |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | Twin Tower |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | Twin Tower |
| Voltage - DC Reverse (Vr) (Max) | 35 V |
| Voltage - Forward (Vf) (Max) @ If | 700 mV @ 200 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
