Diyotlar - Doğrultucular - Tekil

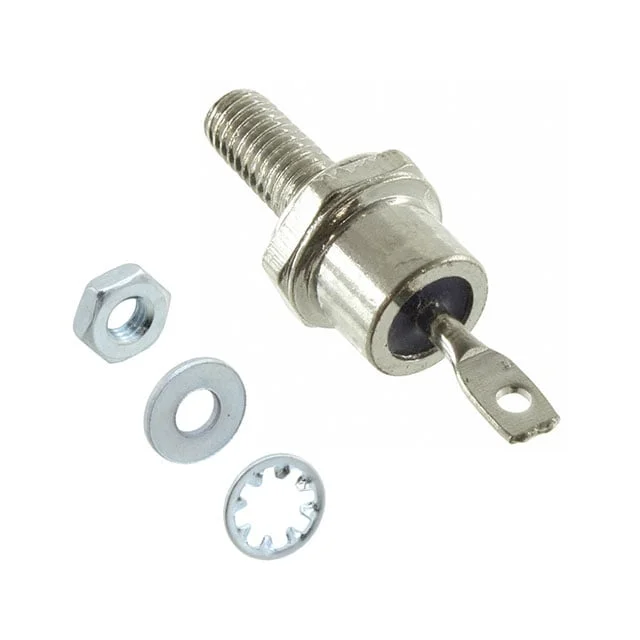

MBR3560R
DIODE SCHOTTKY REV 60V DO4
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- MBR3560R
MBR3560R Hakkında
MBR3560R, GeneSiC Semiconductor tarafından üretilen 60V reverse polarity Schottky diyotudur. 35A ortalama doğrultulmuş akım kapasitesine sahip bu bileşen, yüksek akım uygulamalarında doğrultucu olarak görev yapır. DO-203AA (DO-4) stud mount paketinde sunulan diyot, 750mV maksimum forward voltaj düşümü gösterir. -55°C ile 150°C arasında güvenli şekilde çalışabilen MBR3560R, fast recovery özelliği sayesinde güç kaynakları, invertörler ve endüstriyel doğrultucu devrelerde kullanılır. 1.5mA maksimum ters sızıntı akımı ile verimli performans sunmuş, aktif parça statüsü ile devam eden ürün olarak tedarik edilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 35A |
| Current - Reverse Leakage @ Vr | 1.5 mA @ 20 V |
| Diode Type | Schottky, Reverse Polarity |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | DO-203AA, DO-4, Stud |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | DO-4 |
| Voltage - DC Reverse (Vr) (Max) | 60 V |
| Voltage - Forward (Vf) (Max) @ If | 750 mV @ 35 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
