Diyotlar - Doğrultucular - Diziler

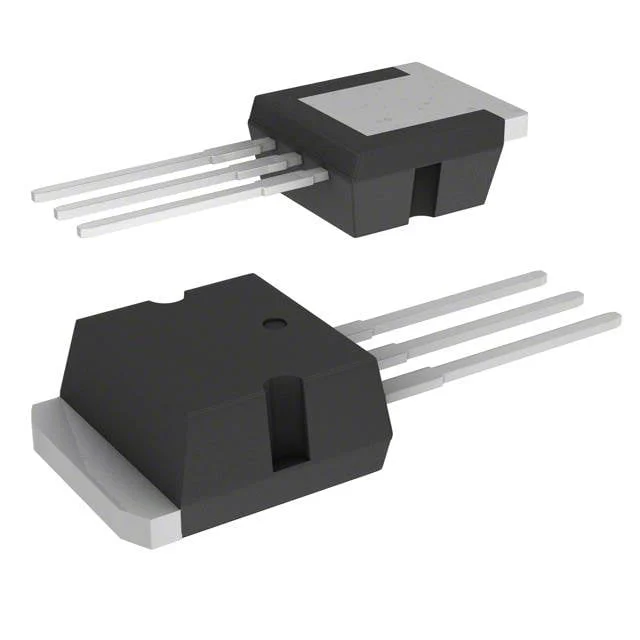

MBR3060CT-1
DIODE SCHOTTKY 60V TO262
- Üretici
- SMC Diode Solutions
- Paket/Kılıf
- TO-262-3 Long Leads
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- MBR3060CT
MBR3060CT-1 Hakkında
MBR3060CT-1, SMC Diode Solutions tarafından üretilen Schottky diyot çiftinin tek paket içinde sunulduğu bir doğrultma diyodudur. TO-262-3 (I²Pak) paketinde sağlanan bu bileşen, ortak katot konfigürasyonunda iki diyotu içerir. 60V ters gerilim derecelendirmesi ile güç kaynakları, AC adaptörleri, invertörler ve endüstriyel elektronik uygulamalarında kullanılır. 770 mV forward voltajı ile 15A'e kadar akım taşıyabilir. Hızlı geri kazanım özelliği sayesinde 500ns'nin altında çalışma zamanına sahiptir. -55°C ile 150°C arasındaki çalışma sıcaklık aralığında güvenilir performans sunar. Through hole montajı için uygun olan bu diyot, ters akım sızıntısı 5mA@60V seviyesinde kontrol edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 5 mA @ 60 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | TO-262-3 Long Leads, I²Pak, TO-262AA |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-262 |
| Voltage - DC Reverse (Vr) (Max) | 60 V |
| Voltage - Forward (Vf) (Max) @ If | 770 mV @ 15 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
