Diyotlar - Doğrultucular - Diziler
MBR3045FCTS-BP
SCHOTTKY BARRIER RECTIFIERS 45V
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- MBR3045FCTS
MBR3045FCTS-BP Hakkında

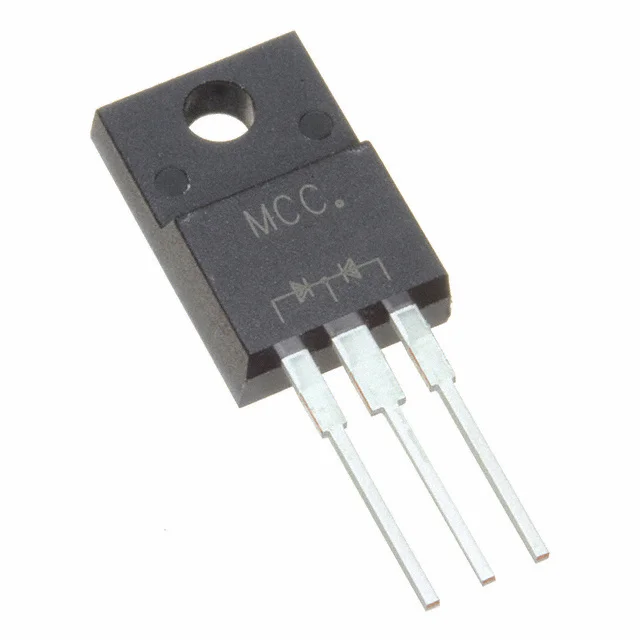

MBR3045FCTS-BP, Micro Commercial Components tarafından üretilen Schottky barrier rectifier diyot dizisidir. 45V maksimum reverse voltaj ve diyot başına 30A ortalama doğrultulmuş akım kapasitesine sahip bu bileşen, yüksek hızlı doğrultma uygulamalarında kullanılır. 1 pair common cathode konfigürasyonunda tasarlanmış olan komponent, fast recovery karakteristiğine (≤500ns) sahiptir. TO-220-3 isolated tab paketinde sunulan MBR3045FCTS-BP, güç kaynakları, DC-DC dönüştürücüler, invertörler ve indüktif yükler içeren uygulamalarda tercih edilir. Düşük forward voltage düşüşü (650mV @ 15A) sayesinde enerji kaybını minimize eder. -55°C ile +150°C arasında çalışabilen bu diyot, through-hole montaj yöntemiyle PCB'ye entegre edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 30A |
| Current - Reverse Leakage @ Vr | 200 µA @ 45 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | TO-220-3 Isolated Tab |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | ITO-220AB |
| Voltage - DC Reverse (Vr) (Max) | 45 V |
| Voltage - Forward (Vf) (Max) @ If | 650 mV @ 15 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
