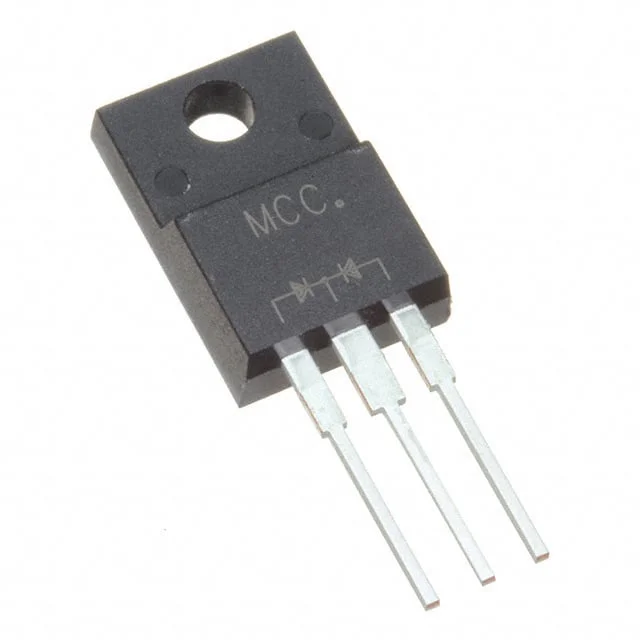

MBR30150FCT-BP
DIODE ARRAY SCHOTT 150V ITO220AB
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- MBR30150FCT
MBR30150FCT-BP Hakkında
MBR30150FCT-BP, Micro Commercial Components tarafından üretilen Schottky diyot dizi komponentidir. TO-220-3 Isolated Tab paketinde sunulan bu bileşen, 1 çift ortak katot konfigürasyonunda iki diyodu içerir. 150V reverse voltage ve 15A ortalama doğrultulmuş akım kapasitesi ile gücü doğrultma, güç kaynağı devrelerinde ve anahtarlama uygulamalarında kullanılır. Fast recovery karakteristiği (≤500ns) ile düşük anahtarlama kayıpları sağlar. -55°C ile 150°C arasında güvenilir çalışma sunar. 990mV @ 30A forward voltage ve 5µA @ 150V reverse leakage özellikleri ile enerji tasarrufu sağlayan uygulamalara uygundur. Yüksek güçlü AC/DC konverterleri, motor kontrol devrelerinde ve ağır endüstriyel doğrultma uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 15A |
| Current - Reverse Leakage @ Vr | 5 µA @ 150 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | TO-220-3 Isolated Tab |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | ITO-220AB |
| Voltage - DC Reverse (Vr) (Max) | 150 V |
| Voltage - Forward (Vf) (Max) @ If | 990 mV @ 30 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
