Diyotlar - Doğrultucular - Diziler

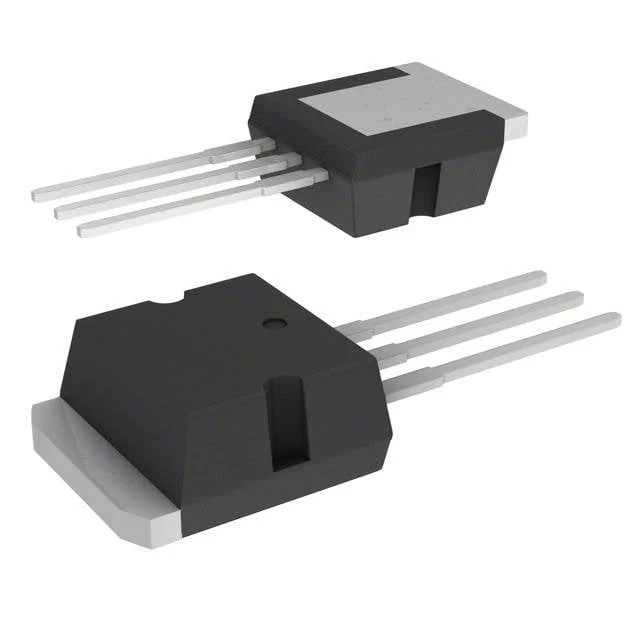

MBR2060CT-1
DIODE SCHOTTKY 60V TO262
- Üretici
- SMC Diode Solutions
- Paket/Kılıf
- TO-262-3 Long Leads
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- MBR2060CT
MBR2060CT-1 Hakkında
MBR2060CT-1, SMC Diode Solutions tarafından üretilen Schottky doğrultucu diyotudur. TO-262-3 paketinde sunulan bu bileşen, 60V maksimum ters gerilim ve 800mV forward voltage (@10A) değerlerine sahiptir. 1 çift ortak katot (1 Pair Common Cathode) konfigürasyonunda tasarlanmıştır. Fast recovery özellikleriyle (≤500ns, >200mA) güç kaynakları, anahtarlama devreleri ve doğrultucu uygulamalarında kullanılır. -55°C ile 150°C arasında çalışabilen bu diyot, 1mA reverse leakage akımı ile karakterizedir. Through hole montaj tipi sayesinde konvansiyonel PCB tasarımlarına uyarlanabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 1 mA @ 60 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | TO-262-3 Long Leads, I²Pak, TO-262AA |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-262 |
| Voltage - DC Reverse (Vr) (Max) | 60 V |
| Voltage - Forward (Vf) (Max) @ If | 800 mV @ 10 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
