Diyotlar - Doğrultucular - Diziler

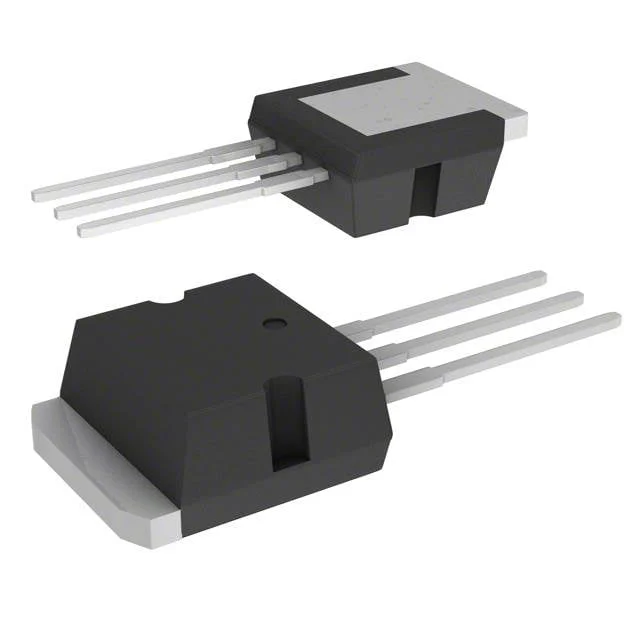

MBR2050CT-1
DIODE SCHOTTKY 50V TO262
- Üretici
- SMC Diode Solutions
- Paket/Kılıf
- TO-262-3 Long Leads
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- MBR2050CT
MBR2050CT-1 Hakkında
MBR2050CT-1, SMC Diode Solutions tarafından üretilen bir Schottky diyot dizisidir. TO-262 paketinde sağlanan bu komponent, 50V dayanım gerilimi ve 10A'de maksimum 800mV forward voltajına sahiptir. 1 çift (pair) common cathode konfigürasyonu ile iki ayrı diyot içerir. Fast recovery karakteristiği sayesinde 200mA üzerindeki akımlarda 500ns'den daha kısa recovery süresine sahiptir. Ters yönde 50V'de 1mA sızıntı akımı ile düşük kaçak akım performansı sunar. -55°C ile +150°C arasında çalışabilir. Through-hole montajı destekler. Güç kaynakları, inverter devreleri, DC/DC dönüştürücüler ve yüksek frekanslı doğrultma uygulamalarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 1 mA @ 50 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | TO-262-3 Long Leads, I²Pak, TO-262AA |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-262 |
| Voltage - DC Reverse (Vr) (Max) | 50 V |
| Voltage - Forward (Vf) (Max) @ If | 800 mV @ 10 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
