Diyotlar - Doğrultucular - Diziler

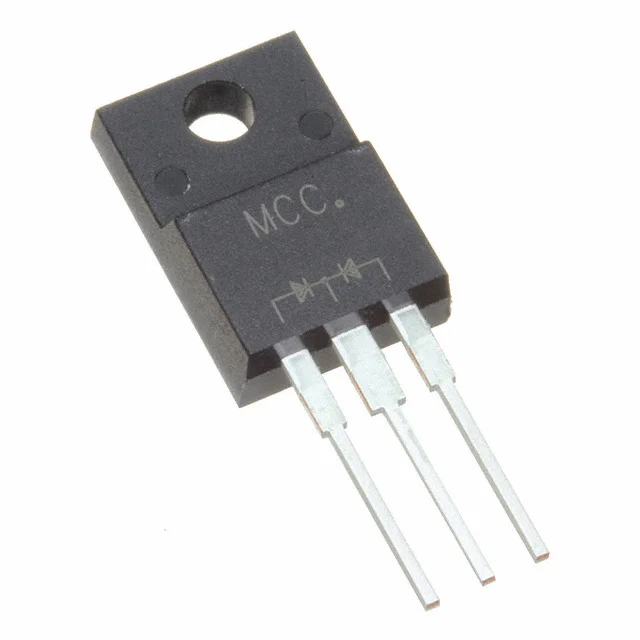

MBR2045FCTS-BP
SCHOTTKY BARRIER RECTIFIERS 45V
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- MBR2045FCTS
MBR2045FCTS-BP Hakkında
MBR2045FCTS-BP, Micro Commercial Components tarafından üretilen 45V Schottky barrier rectifier diyot dizisidir. TO-220-3 Isolated Tab paketinde sunulan bu bileşen, ortak katot konfigürasyonunda 1 çift diyot içerir. Diyot başına 20A ortalama doğrultulu akım kapasitesi ile güç uygulamalarında kullanılır. 650 mV ileri gerilim düşüşü (10A'da) ve 500ns'nin altında hızlı geri kazanım karakteristiği sayesinde anahtarlama devrelerinde ve güç kaynağı topolojilerinde tercih edilir. -55°C ile +150°C arasında çalışma sıcaklık aralığında güvenilir performans sağlar. Ters kaçak akımı 45V'da 200 µA ile sınırlıdır. Через-hole montajlı izole tab yapısı ısı dağıtımını iyileştirir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 20A |
| Current - Reverse Leakage @ Vr | 200 µA @ 45 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | TO-220-3 Isolated Tab |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | ITO-220AB |
| Voltage - DC Reverse (Vr) (Max) | 45 V |
| Voltage - Forward (Vf) (Max) @ If | 650 mV @ 10 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
