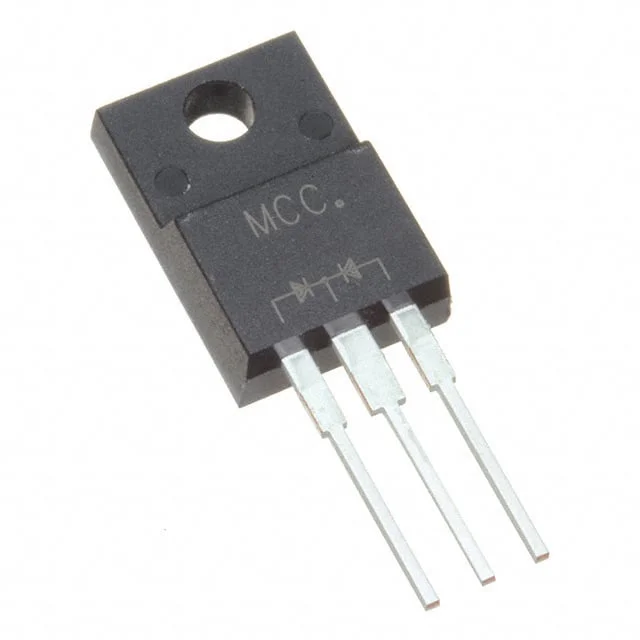

MBR20100FCT-BP
DIODE SCHOTTKY 100V 20A ITO220AB
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- MBR20100FCT
MBR20100FCT-BP Hakkında
MBR20100FCT-BP, Micro Commercial Components tarafından üretilen 100V 20A Schottky doğrultma diyotudur. ITO-220AB paketinde sunulan bu bileşen, 1 çift common cathode konfigürasyonuna sahiptir. Fast recovery karakteristiği sayesinde 500ns'nin altında geri kazanım süresi sağlar. 20A ortalama doğrultulmuş akım kapasitesi ve maksimum 950mV ileri voltaj düşümü ile düşük kayıp uygulamalarda tercih edilir. Through-hole montaj tipine sahip olan MBR20100FCT-BP, güç kaynakları, AC/DC dönüştürücüler, anahtarlamalı modüler sistemler ve endüstriyel doğrultma uygulamalarında yaygın kullanılır. -55°C ile 150°C çalışma sıcaklık aralığında stabil performans gösterir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 20A |
| Current - Reverse Leakage @ Vr | 50 µA @ 100 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | TO-220-3 Isolated Tab |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | ITO-220AB |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 950 mV @ 20 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
