Diyotlar - Doğrultucular - Diziler

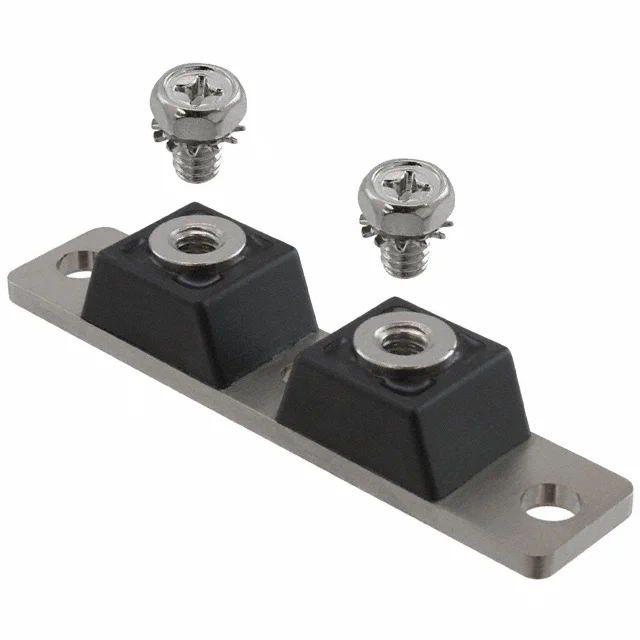

MBR20030CTR
DIODE MODULE 30V 200A 2TOWER
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- Twin Tower
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- MBR20030CTR
MBR20030CTR Hakkında
MBR20030CTR, GeneSiC Semiconductor tarafından üretilen 30V 200A kapasiteli Schottky diyot modülüdür. Twin Tower paketinde sunulan bu bileşen, Common Anode konfigürasyonuna sahip bir diyot çifti içermektedir. 650 mV ileri düşüş gerilimi (100A'de) ve 500ns'nin altında hızlı geri kazanım süresi ile karakterize edilir. Ters kaçak akımı 20V'ta 5mA düzeyindedir. -55°C ile 150°C arasında çalışma sıcaklık aralığına sahip olan bu modül, yüksek akım doğrultma uygulamalarında, anahtarlamalı güç kaynakları, invertörler ve motor sürücüleri gibi endüstriyel elektronik sistemlerde kullanılmaktadır. Şasi montajı için tasarlanmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 200A (DC) |
| Current - Reverse Leakage @ Vr | 5 mA @ 20 V |
| Diode Configuration | 1 Pair Common Anode |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | Twin Tower |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | Twin Tower |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 650 mV @ 100 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
