Diyotlar - Doğrultucular - Diziler
MBR200100CTS

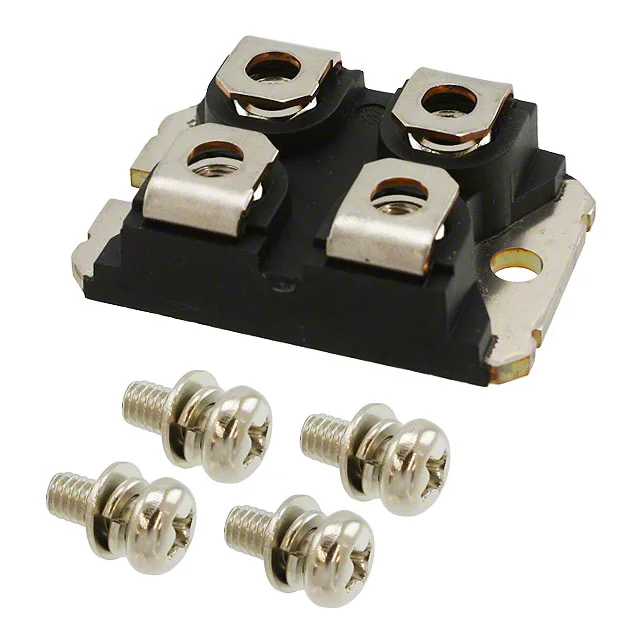

DIODE MODULE 100V 200A SOT227
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- SOT-227-4
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- MBR200100
MBR200100CTS Hakkında
MBR200100CTS, GeneSiC Semiconductor tarafından üretilen 100V 200A kapasiteli Schottky doğrultucusu diyot modülüdür. SOT-227-4 paketinde sunulan bu komponent, 2 bağımsız diyot konfigürasyonuna sahip olup, ortalama doğrultulmuş akım değeri diode başına 200A DC'dir. Fast Recovery tipinde tasarlanmış olan komponent, 500ns'nin altında anahtarlama hızına ve 200mA üzeri akımlarda çalışabilme özelliğine sahiptir. İleri gerilim düşüşü 100A akımda maksimum 950mV, ters akım sızıntısı 80V'de 10µA'dir. -40°C ile 175°C arasında çalışan bu modül, yüksek güçlü DC güç kaynakları, UPS sistemleri, endüstriyel doğrultma uygulamaları ve enerji dönüştürme devrelerinde kullanılır. Vida montaj tipi ile panel ve devre kartlarına sabitlenmektedir. Not: Ürün üretimi durdurulmuştur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 200A (DC) |
| Current - Reverse Leakage @ Vr | 10 µA @ 80 V |
| Diode Configuration | 2 Independent |
| Diode Type | Schottky |
| Mounting Type | Screw Mount |
| Operating Temperature - Junction | -40°C ~ 175°C |
| Package / Case | SOT-227-4 |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SOT-227 |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 950 mV @ 100 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
