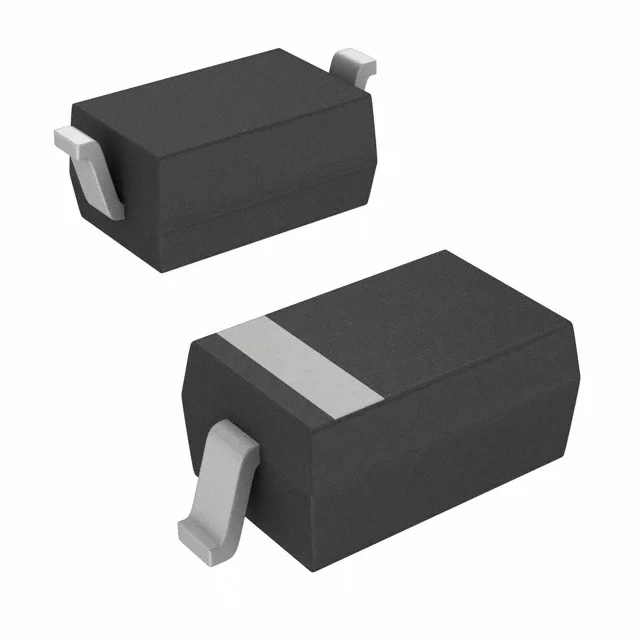

MBR160HWTR
DIODE SCHOTTKY 60V 1A SOD123
- Üretici
- SMC Diode Solutions
- Paket/Kılıf
- SOD-123
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- MBR160
MBR160HWTR Hakkında
MBR160HWTR, SMC Diode Solutions tarafından üretilen 60V 1A kapasiteli bir Schottky doğrultucu diyottur. SOD-123 yüzey montajlı paketin içinde barındırılan bu komponentin hızlı recovery zamanı (≤500ns) ve düşük forward voltajı (720mV @ 1A) sayesinde güç kaynakları, DC-DC konvertörler, anahtarlamalı devreler ve koruma uygulamalarında kullanılır. -55°C ile 125°C arasında çalışabilir. 30pF @ 5V kapasitansı ve 300µA @ 60V ters kaçak akımı özellikleriyle verimli doğrultma işlemi sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 30pF @ 5V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 300 µA @ 60 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 125°C |
| Package / Case | SOD-123 |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SOD-123 |
| Voltage - DC Reverse (Vr) (Max) | 60 V |
| Voltage - Forward (Vf) (Max) @ If | 720 mV @ 1 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
